Tworzenie i usuwanie łuków eliptycznych

Create and Delete Elliptical Arcs

Jak utworzyć łuk eliptyczny

• Wybierz narzędzie „Łuk eliptyczny” (Elliptical Arc) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

• Kliknij, aby umieścić środek łuku. Linia promienia będzie wyświetlana w podglądzie jako linia w kolorze niebieskim.

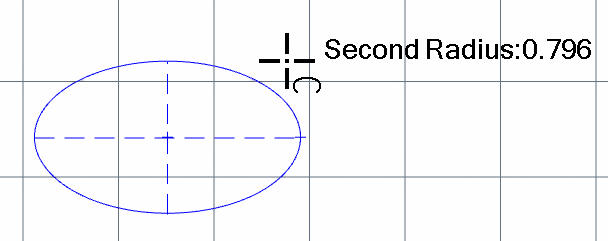

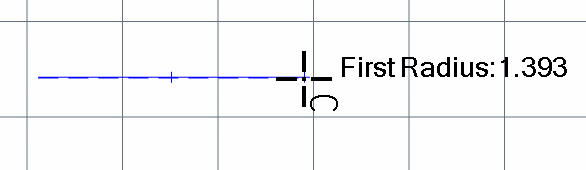

• Przesuń kursor myszy, aby ustawić promień.

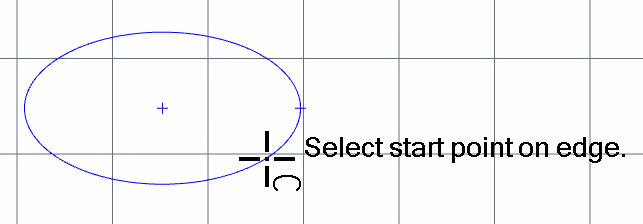

• Kliknij punkt, aby wybrać punkt początkowy łuku.

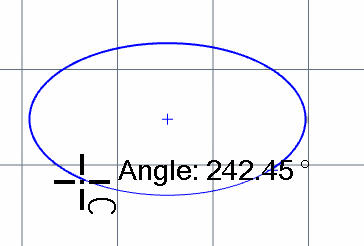

• Kliknij kolejny punkt, aby ustawić punkt końcowy łuku.

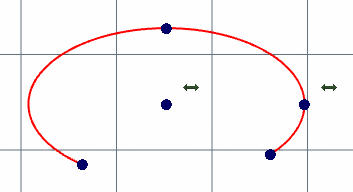

• Łuk zostanie utworzony wraz z odpowiednimi węzłami i symbolami wiązań.

Jak usunąć łuk eliptyczny

• Kliknij łuk eliptyczny prawym przyciskiem myszy i wybierz polecenie „Usuń” (Delete).

• Ewentualnie zaznacz elipsę i naciśnij klawisz Delete na klawiaturze.

---

Oryginał: Create and Delete Elliptical Arcs
