Ustaw opcje importu pliku

Import File Options

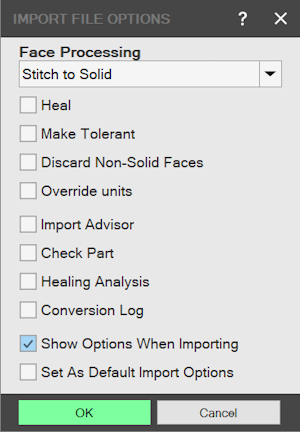

Domyślnie podczas importowania dowolnego nienatywnego pliku 3D wyświetlane jest okno „Ustaw opcje importu pliku”.

Jak korzystać z okna „Ustaw opcje importu pliku”

Możesz wybrać sposób przetwarzania importowanych plików 3D.

Używanie okna „Ustaw opcje importu pliku”

Zaimportuj obsługiwany nienatywny plik 3D.
Zostanie wyświetlone okno „Ustaw opcje importu pliku”. Jeśli się nie pojawi, dowiedz się, jak ponownie je włączyć.

Wybierz opcję „Przetwarzanie Lica” (Face Processing). Dowiedz się więcej o przetwarzaniu lic.
Włącz lub wyłącz odpowiednie opcje:
„Napraw” (Heal) — ponownie oblicza niedokładną geometrię, aby zwiększyć dokładność części podczas importowania.
„Utwórz tolerancję” (Make Tolerant) — oznacza niedokładną geometrię na potrzeby inteligentniejszego wykonywania kolejnych operacji.
„Odrzuć Lica Nie-Bryłowe” (Discard Non-Solid Faces) — odrzuca lica, które nie należą do bryły. Lica te mogły zostać utworzone jako geometria odniesienia.
„Zmień jednostki” (Override Units) — zmienia jednostki na określoną jednostkę.

Ta opcja spowoduje zmianę rozmiaru modelu. Zmiana jednostek nie powoduje przeliczenia jednostek. Jeśli wyeksportowano, a następnie zaimportowano sześcian o wymiarach 3cm x 3cm x 3cm i zmieniono jego jednostki na metry, zaimportowany sześcian będzie miał wymiary 3m x 3m x 3m.

Włącz opcję „Doradca importu” (Import Advisor), aby ustawić poziom dokładności analizy importowanej części:
„Niska” (Low) — szybkie sprawdzanie błędów pod kątem podstawowych problemów.
„Średnia” (Medium) — wolniejsze sprawdzanie błędów oraz sprawdzanie krzywych i powierzchni D-Cubed.
„Wysoka” (High) — bardziej rygorystyczne sprawdzanie ostrzeżeń i błędów oraz sprawdzanie D-Cubed i powierzchni
„Bardzo wysoka” (Very High) — sprawdzanie ostrzeżeń i błędów oraz sprawdzanie punktów zmiany wypukłości krawędzi i przecięć lico/lico

To ustawienie dokładności nie wpływa na geometrię. Określa jedynie rygorystyczność analizy importowanej części pod kątem ostrzeżeń i błędów.

Włącz opcję „Sprawdź część” (Check Part), aby uzyskać informacje o integralności pliku.
Włącz opcję „Dziennik konwersji” (Conversion Log), aby wyświetlić raport dotyczący importu.
Opcja „Pokaż opcje w trakcie importu” (Show Options When Importing) jest domyślnie włączona. Wyłącz ją, aby podczas kolejnych operacji importowania plików pomijać okno „Ustaw opcje importu pliku”. Dowiedz się, jak ponownie ją włączyć.
Włącz opcję „Ustaw jako domyślne opcje importu” (Set As Default Import Options), aby podczas kolejnych operacji importowania używać aktualnych ustawień jako ustawień domyślnych w oknie „Ustaw opcje importu pliku”.
Kliknij przycisk „OK”. Jeśli wybrano jakiekolwiek opcje analizy lub raportowania, zostanie wyświetlone okno „Importuj pliki analizy i Magazynu dokumentacji” (Import File Analysis and Reporting).

Przetwarzanie lic

Dostępne są różne algorytmy przetwarzania lic. Mogą one spowodować zmiany w modelu 3D, jednak w niektórych przypadkach zmiany te mogą być konieczne, aby można było korzystać z geometrii.

„Zszyj do bryły” (Stitch to Solid) przekształca modele powierzchniowe w części bryłowe
„Nie zszywaj swobodnych lic” (Unstitch to stand alone faces) przekształca część bryłową w zbiór lic. Ta opcja nie jest zalecana, jeśli bryła będzie modyfikowana, ponieważ przestanie być bryłą.
Opcja „Brak” (None) nie wprowadza żadnych zmian w modelu.

Ustawianie domyślnego sposobu przetwarzania importowanych plików

Domyślne opcje importu można ustawić w dwóch miejscach.

Zmiana ustawień domyślnych w oknie „Ustaw opcje importu pliku”

Zaimportuj plik
Zostanie wyświetlone okno „Ustaw opcje importu pliku”. Jeśli się nie pojawi, użyj drugiej metody.
Wybierz odpowiednie opcje domyślne.
Zaznacz pole wyboru „Ustaw jako domyślne opcje importu”.
Kliknij „OK”.

Zmiana ustawień domyślnych w oknie „Opcje programu” (System Options)

Otwórz kartę „Narzędzia” (Utilities) w „Oknie Głównym” (Home Window).
Kliknij „Opcje programu”.
Znajdź po lewej stronie węzeł „Współpraca” (Interoperability) i kliknij podwęzeł „Ogólne” (General).
Wybierz odpowiednie opcje domyślne.
Włącz opcję „Pokaż opcje w trakcie importu”, jeśli została wcześniej wyłączona i chcesz ponownie wyświetlać okno „Ustaw opcje importu pliku”.
Naciśnij „OK”.

Oryginał: Import File Options
