Tworzenie Dowolna formatka

Creating a Custom Template

Jak utworzyć dowolną formatkę

Otwórz nowy obszar roboczy rysunku.
Zostanie wyświetlone okno dialogowe „Właściwości nowego arkusza” (New Sheet Properties). Wybierz istniejącą „Formatka” (Template).

Włącz opcję „Utwórz pusty rysunek” (Create Empty Drawing).
Kliknij przycisk „OK”.
Zostanie wyświetlone okno dialogowe „Wybór etykiety” (Fill In Text). Kliknij przycisk „Anuluj” (Cancel).

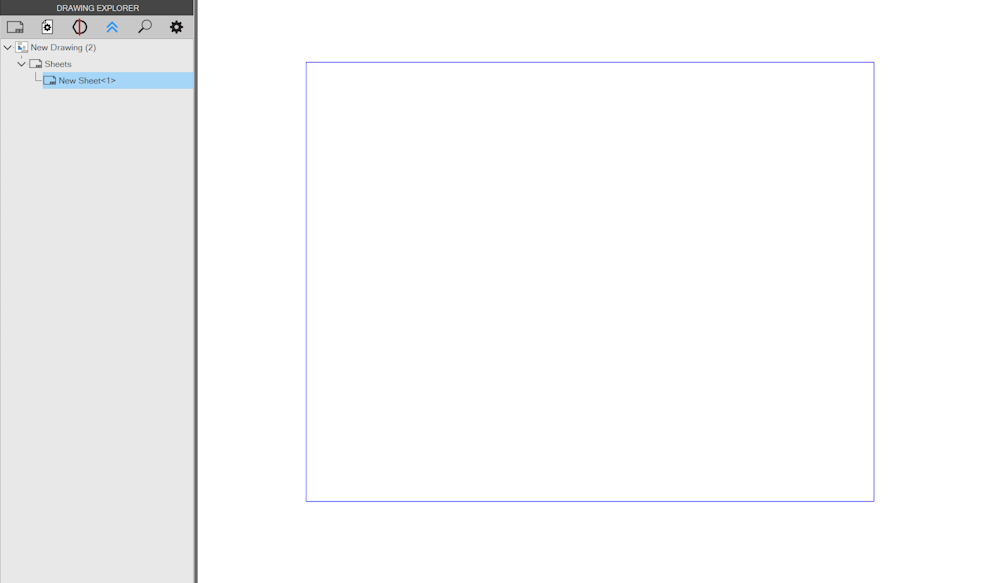

Zostanie utworzony nowy obszar roboczy rysunku z pustym arkuszem. Kliknij prawym przyciskiem myszy tabliczkę rysunkową i wybierz opcję „Rozstrzel blok” (Explode Symbol).
Zmodyfikuj obramowanie i tabliczkę rysunkową zgodnie z potrzebami, klikając przycisk „Uaktywnij szkic 2D” (Activate 2D Sketch) i korzystając z „Narzędzia szkicu” (Sketch Tools).
Utwórz etykiety tekstowe dla informacji stałych oraz pola pobierające od użytkowników dane zmienne, wybierając opcję „Nazwa” (Label) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie” (Sketching).

Podczas umieszczania etykiet w formatce pamiętaj, że ich początek znajduje się w punkcie kliknięcia kursorem myszy.

Zapisz formatkę, klikając przycisk „Zapisz jako” (Save As) w „Menu szybkiego startu” (Quick Start Menu).
Zostanie wyświetlone okno dialogowe „Zapisz jako”. Wybierz lokalizację, określ „Nazwa pliku:” (File name:), a następnie kliknij przycisk „Zapisz” (Save).

Jak zwymiarować formatkę

Podczas tworzenia nowej formatki lub edytowania istniejących formatek należy pamiętać o kilku kwestiach.

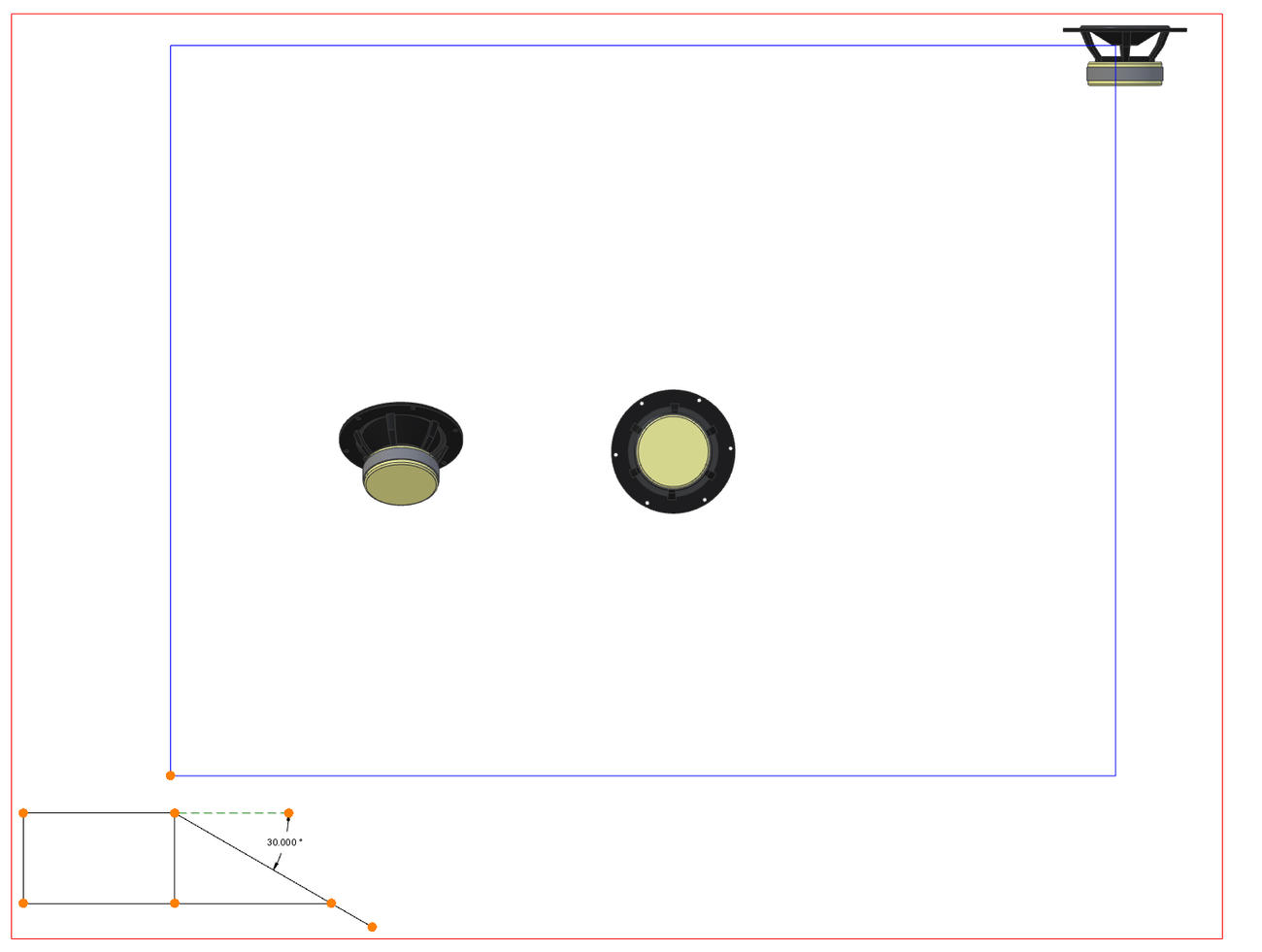

Czerwona ramka graniczna w widoku to „Ramka graniczna szkicu” (Sketch Bounding Box), która obejmuje całą zawartość aktualnego arkusza. Zawsze jest większa niż „Ramka graniczna arkusza” (Sheet Bounding Box), a jej rozmiar zwiększa się, jeśli poza granicami szkicu zostanie dodany element, taki jak widok, element szkicu lub wymiar. W poniższym przykładzie rozmiar ramki granicznej arkusza zwiększył się wskutek dodania elementu znajdującego się poza ramką graniczną szkicu.

Niebieska ramka graniczna w widoku to ramka graniczna arkusza, której rozmiar odpowiada fizycznemu arkuszowi papieru. W przypadku formatki wszystkie elementy powinny znajdować się wewnątrz ramki granicznej arkusza.

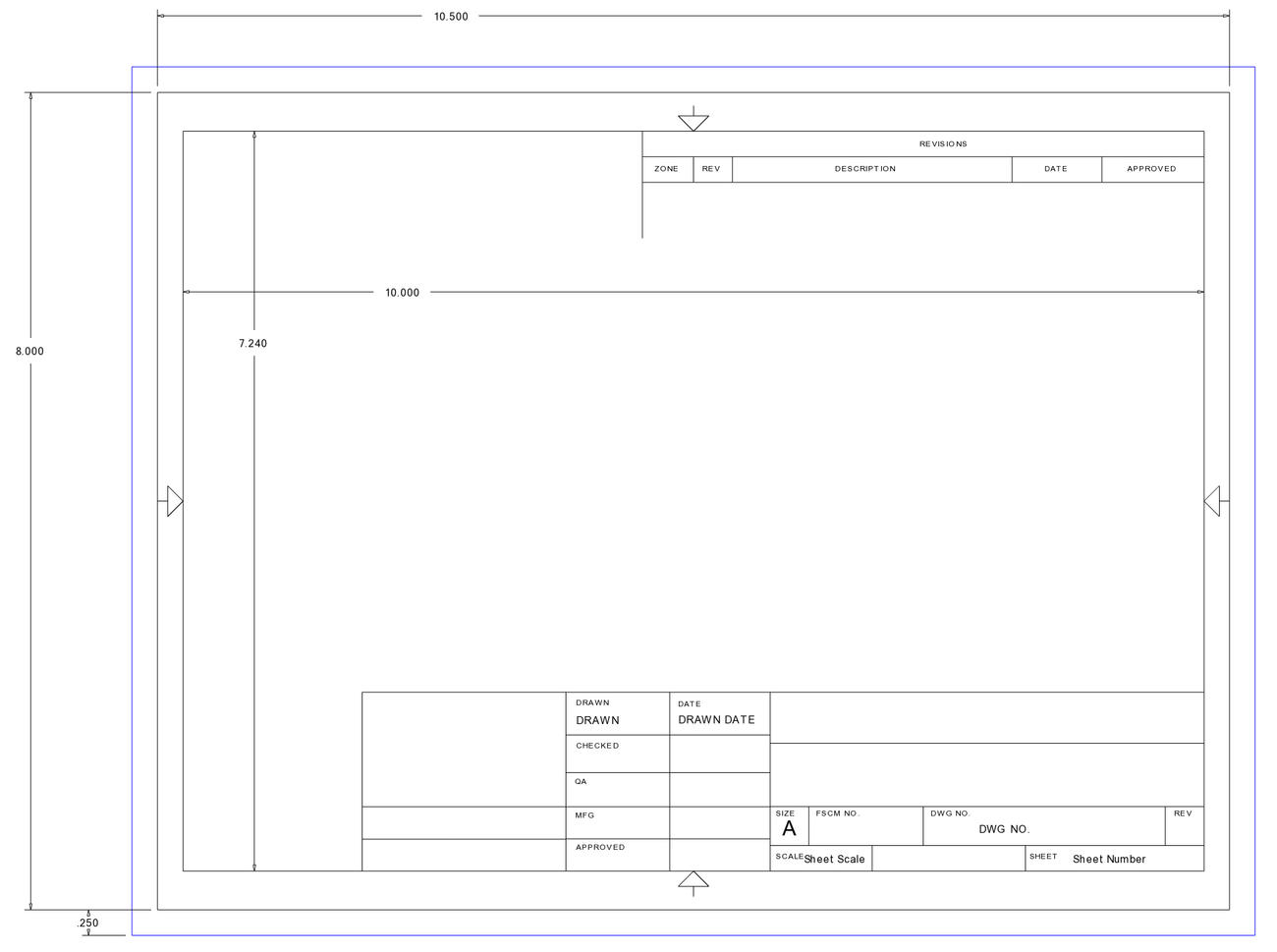

Podczas tworzenia formatki linie obramowania należy wymiarować od początku układu współrzędnych znajdującego się w lewym dolnym narożniku niebieskiej ramki granicznej arkusza. Zazwyczaj między krawędzią arkusza a początkiem formatki należy pozostawić margines wynoszący co najmniej 0.20”. Margines ten jest konieczny, ponieważ drukarki zwykle nie mogą drukować aż do samych krawędzi arkusza papieru.
