Skalowanie i tworzenie lustrzanego odbicia części

Scale and Mirror Parts

Aby użyć polecenia „Skalowanie lub Lustro” (Scale or Mirror Part), musi już istnieć materiał. W tym przykładzie zostanie użyty model trójwymiarowy.

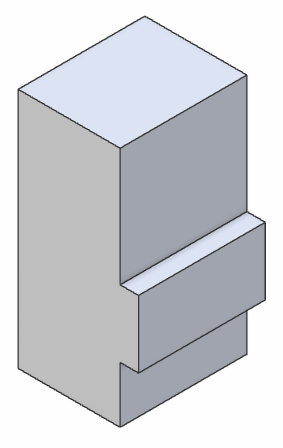

Skalowanie jednolite

Wybierz narzędzie „Skalowanie lub Lustro” z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling tab). Zostanie wyświetlone okno „Skalowanie lub Lustro”.
Na liście rozwijanej „Typ skalowania” (Scale type) są dostępne trzy różne opcje, które zmieniają sposób działania polecenia. W tym przykładzie zostanie użyty typ skalowania „Jednolity” (Uniform).

Trzy różne typy skalowania działają następująco:
„Jednolity” — skaluje całą część równomiernie i jednolicie.
„Niejednolity” (Non-uniform) — skaluje część przy użyciu różnych wartości w kierunkach X, Y i Z.
„Lustro” (Mirror) — tworzy lustrzane odbicie części względem dowolnej kombinacji płaszczyzn XY, YZ i ZX.
Model zostanie podświetlony, a wszystkie zmiany będą wyświetlane w podglądzie w czasie rzeczywistym.

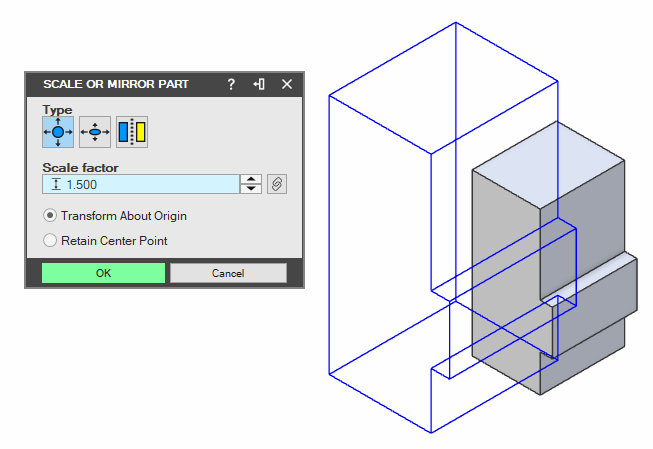

Zmień wartość w polu „Współczynnik skali” (Scale factor), a podgląd zostanie zaktualizowany zgodnie z nową wartością.

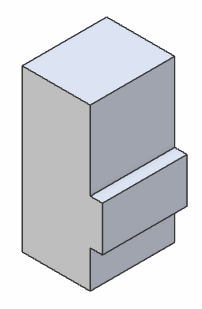

Wybierz narzędzie „Skalowanie lub Lustro” z grupy „Narzędzia Części” na karcie „Modelowanie części”. Zostanie wyświetlone okno „Skalowanie lub Lustro”.
Na liście rozwijanej „Typ skalowania” są dostępne trzy różne opcje, które zmieniają sposób działania polecenia. W tym przykładzie zostanie użyty typ skalowania „Niejednolity”.

Trzy różne typy skalowania działają następująco:
„Jednolity” — skaluje całą część równomiernie i jednolicie.
„Niejednolity” — skaluje część przy użyciu różnych wartości w kierunkach X, Y i Z.
„Lustro” — tworzy lustrzane odbicie części względem dowolnej kombinacji płaszczyzn XY, YZ i ZX.
Model zostanie podświetlony, a wszystkie zmiany będą wyświetlane w podglądzie w czasie rzeczywistym.

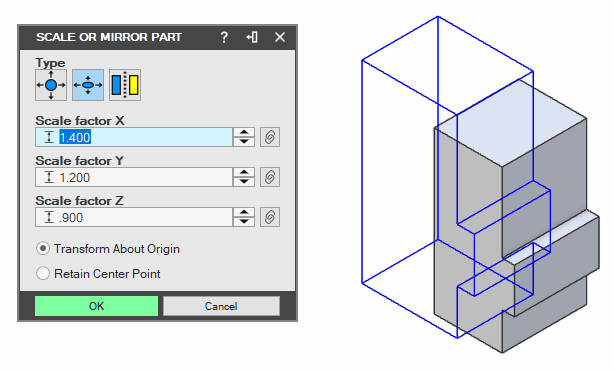

Zmień wartości w polach „Współczynnik skali X” (Scale factor X), „Współczynnik skali Y” (Scale factor Y) i „Współczynnik skali Z” (Scale factor Z), a podgląd zostanie zaktualizowany zgodnie z nowymi wartościami.

Wybierz narzędzie „Skalowanie lub Lustro” z grupy „Narzędzia Części” na karcie „Modelowanie części”. Zostanie wyświetlone okno „Skalowanie lub Lustro”.
Na liście rozwijanej „Typ skalowania” są dostępne trzy różne opcje, które zmieniają sposób działania polecenia. W tym przykładzie zostanie użyty typ skalowania „Niejednolity”.
Trzy różne typy skalowania działają następująco:
„Jednolity” — skaluje całą część równomiernie i jednolicie.
„Niejednolity” — skaluje część przy użyciu różnych wartości w kierunkach X, Y i Z.
„Lustro” — tworzy lustrzane odbicie części względem dowolnej kombinacji płaszczyzn XY, YZ i ZX.
Model zostanie podświetlony, a wszystkie zmiany będą wyświetlane w podglądzie w czasie rzeczywistym.
Wybierz płaszczyznę odbicia lustrzanego, a podgląd zostanie zaktualizowany zgodnie ze zmianą.
Zaznacz opcję „Przeskaluj wg początku układu” (Transform About Origin), aby utworzyć odbicie względem płaszczyzny. Zaznacz opcję „Zachowaj punkty Środkowe” (Retain Center Point), aby zachować to samo położenie w obszarze roboczym, ale utworzyć lustrzane odbicie geometrii.
Kliknij przycisk „OK”. Zostanie utworzone lustrzane odbicie części.
