Parametry blachy

Sheet Metal Parameters

W przeciwieństwie do zwykłych części części blaszane mają kilka podstawowych właściwości, które określają sposób kształtowania tworzonej geometrii. Wynika to z matematycznych zależności opisujących zachowanie metalu podczas gięcia blachy.

Jeśli właściwości nowej części blaszanej różnią się od wartości domyślnych, ustaw jej podstawowe parametry na początku pracy. Możesz zmienić te parametry w dowolnym momencie. Na przykład po przeglądzie projektu może być konieczna zmiana grubości. Część zostanie odpowiednio zaktualizowana.

Podstawowe właściwości części blaszanej

Podstawowe właściwości określające kształt geometrii to:

„Grubość materiału” (Stock Thickness): grubość blachy.
„Minimalny Promień Gięcia” (Minimum Bend Radius): najmniejszy promień gięcia dopuszczalny w części. Operacje, w których zostanie użyty mniejszy promień gięcia, zakończą się niepowodzeniem.

Wartością domyślną jest równanie AD_Thickness/2, którego wynik stanowi 1/2 wartości „Grubość materiału”. W razie potrzeby możesz zastąpić tę wartość liczbą lub innym równaniem.

„Globalny Promień Gięcia” (Global Bend Radius): wartość domyślnie wstawiana w polach promienia gięcia w oknach operacji dla tej części. W razie potrzeby można ją zmienić dla poszczególnych operacji.

Wartością domyślną jest równanie AD_Thickness/2, którego wynik stanowi 1/2 wartości „Grubość materiału”. W razie potrzeby możesz zastąpić tę wartość liczbą lub innym równaniem.

„Współczynnik osi obojętnej gięcia - K” (K-Factor): wartość domyślnie wstawiana w polu współczynnika K w operacjach blachowych tworzących zagięcia, takich jak „Zagięcie konturowe” (Contour Flange), „Wyciągnięte zagięcie” (Lofted Flange), „Ścianka” (Flange) i „Zagięcie” (Sketch Bend). Wartość tę można zmienić dla poszczególnych operacji, aby uwzględnić różne metody i kąty gięcia. Wpływa ona na geometrię w sposób subtelny, ale istotny. Szczegółowe omówienie tego wpływu wykracza poza zakres tej pomocy; pełne informacje o zastosowaniu współczynnika K znajdziesz w podręczniku lub wyszukiwarce internetowej.

Jest to stosunek promienia warstwy obojętnej zagięcia do grubości materiału. Wartości zwykle mieszczą się między .3 a .5. Współczynniki K zależą od materiału, promienia gięcia i metody gięcia. Sprawdź tabelę współczynników K odpowiednią dla używanego materiału, promienia gięcia i metody.

„Globalne Podcięcie zagięcia” (Global Bend Relief): określa domyślny typ i wartości opcji podcięcia zagięcia wyświetlanych w oknach operacji, które mogą tworzyć takie podcięcia. W razie potrzeby można je zmienić dla poszczególnych operacji.

Edycja podstawowych właściwości części blaszanej

Jeśli podstawowe właściwości różnią się między projektami, edytuj je na początku pracy nad każdą częścią blaszaną.

Edycja podstawowych właściwości części blaszanej

Otwórz przestrzeń roboczą „Część Blacha” (Sheet Metal).
Przejdź do karty „Plik” (File) > „Właściwości” (Properties) lub naciśnij ALT + Enter na klawiaturze.

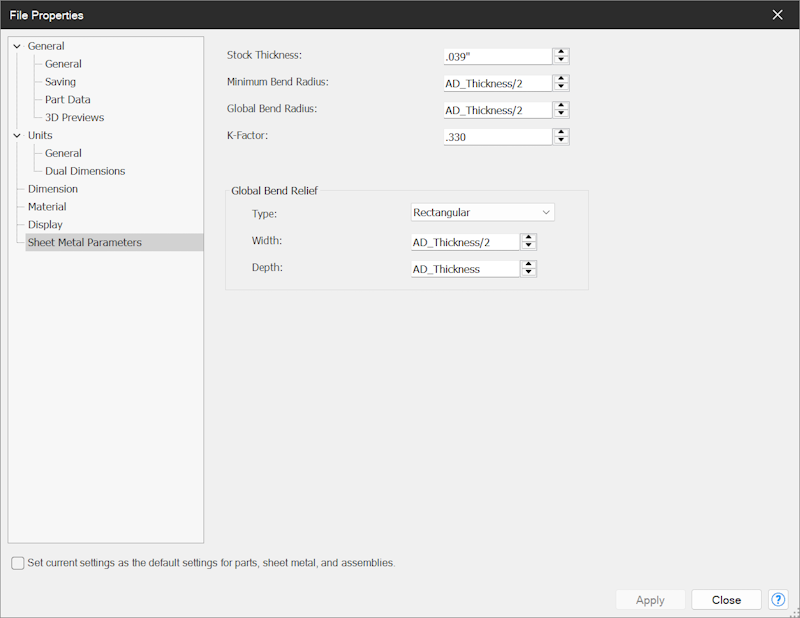

Zostanie wyświetlone okno „Właściwości pliku” (File Properties). Przejdź do elementu „Parametry blachy” w drzewie.

Zmień ustawienia według potrzeb.

Niektóre wartości pól zależą zwykle od grubości blachy. Użyj zmiennej AD_Thickness, aby odwoływać się do grubości w sposób dynamiczny. Na powyższym obrazie widać na przykład, że wartość „Minimalny Promień Gięcia” jest zdefiniowana jako połowa grubości.

Kliknij „Zatwierdź” (Apply), a następnie „Zamknij” (Close).

Jeśli chcesz zastosować te ustawienia do wszystkich nowych części blaszanych tworzonych w przyszłości, przed kliknięciem „Zatwierdź” zaznacz pole wyboru „Ustaw aktualne ustawienia jako domyślne…” (Set current settings as the default settings…).

Inne sposoby zmiany podstawowych właściwości

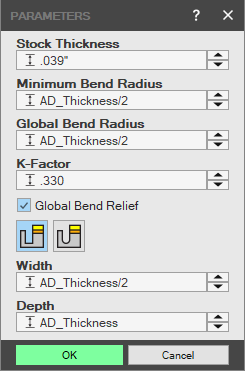

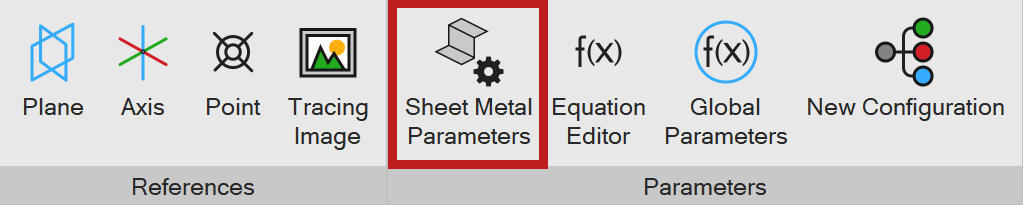

Kliknij narzędzie „Parametry blachy”, aby otworzyć inną stronę z ustawieniami.

W tym oknie możesz określić wszystkie ustawienia, ale nie możesz ustawić wartości domyślnych dla nowych części. Aby ustawić wartości domyślne dla wszystkich nowych części, użyj poprzedniej metody.

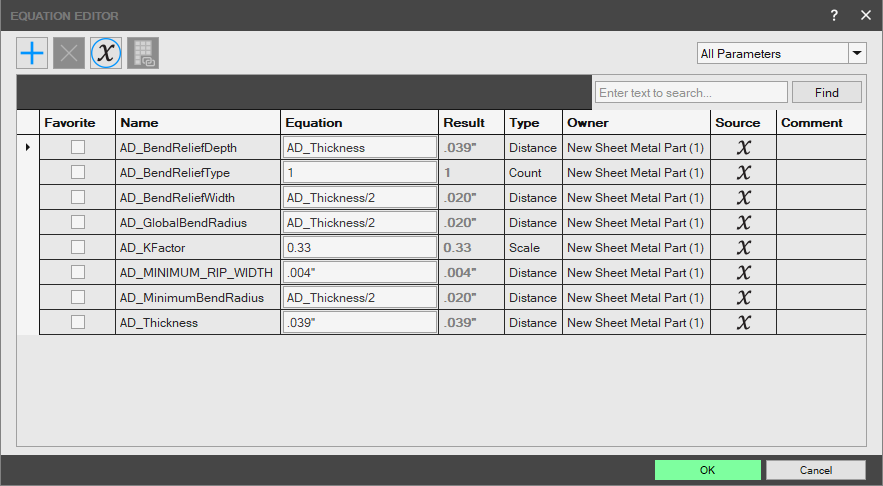

„Edytor równań” (Equation Editor) w części blaszanej zawiera domyślnie kilka parametrów. W razie potrzeby możesz je zmienić w „Edytor równań”.

Oryginał: Sheet Metal Parameters
