Wstaw linie środkowe zagięcia i notatki gięcia

Insert Bend Centerlines and Bend Notes

„Linie gięcia” (Bend Lines) i „Notatki gięcia” (Bend Notes) są adnotacjami dla części blaszanych przedstawionych w postaci rozwinięcia. Linie gięcia wskazują środek zagięcia, natomiast notatki gięcia, podobnie jak oznaczenia otworów, dostarczają dodatkowych informacji o kącie i kierunku zagięcia.

Jak włączyć wyświetlanie linii środkowych zagięcia i notatek gięcia podczas tworzenia widoku

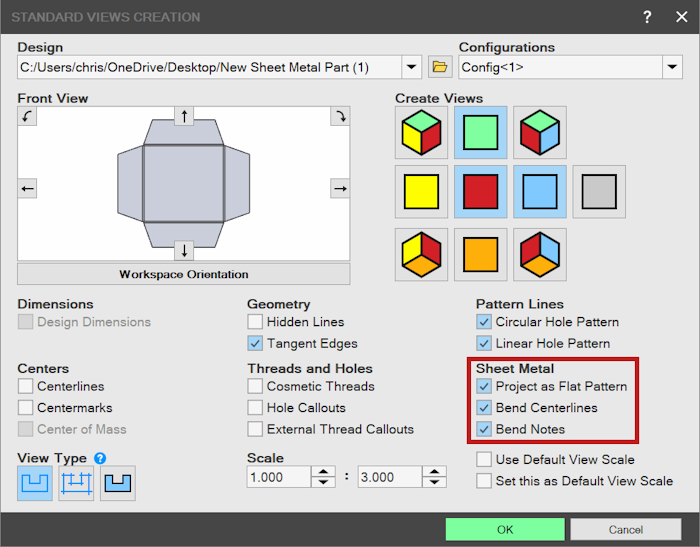

Rozpocznij proces „Tworzenie widoku precyzyjnego” (Standard View Creation), używając okna dialogowego „Tworzenie widoku precyzyjnego”. To okno dialogowe zostanie automatycznie wyświetlone podczas tworzenia nowego rysunku. Możesz również wybrać opcję „Widok przekroju” (Standard Section View) w grupie „Wstaw widoki” (Insert Views) na karcie „Arkusze i Widoki” (Sheets and Views).

W grupie „Część Blacha” (Sheet Metal) zaznacz pole wyboru „Rzutuj jako Rozwinięcie” (Project as Flat Pattern). Opcje „Linia środkowa zagięcia” (Bend Centerlines) i „Notatki gięcia” będą domyślnie zaznaczone.
Kliknij przycisk „OK”.

Jak wstawić linie środkowe zagięcia lub notatki gięcia w istniejącym widoku

Upewnij się, że „Tryb szkicu” (Sketch Mode) nie jest włączony.

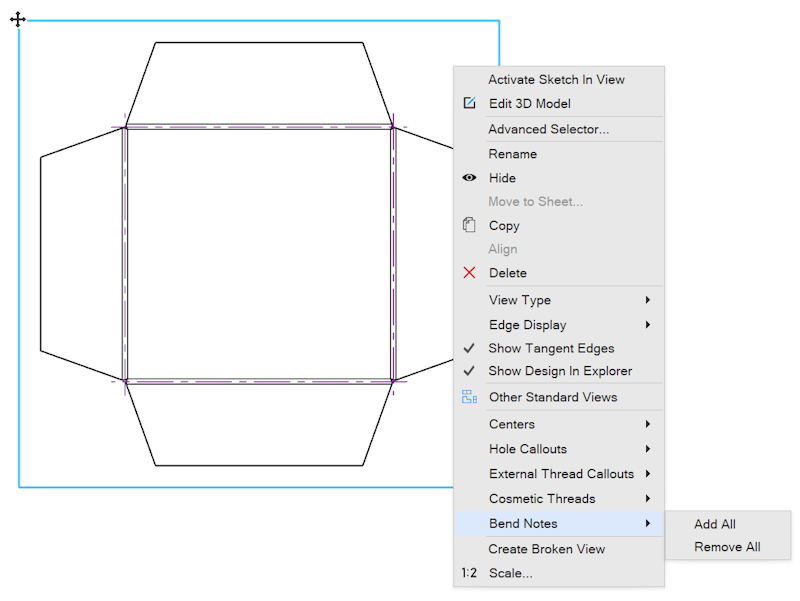

Kliknij widok prawym przyciskiem myszy, wybierz opcję „Środek” (Centers), a następnie wybierz „Wstaw środek” (Add All).
Aby można było wstawić notatki gięcia, w widoku muszą znajdować się linie środkowe zagięcia. Kliknij widok prawym przyciskiem myszy, wybierz opcję „Notatki gięcia”, a następnie kliknij „Wstaw środek”.
