Zasady działania operacji Owijanie

The Framework of Wrap

Narzędzie „Owijanie” (Wrap) służy do owinięcia istniejącego szkicu na licach bryły i jednoczesnego utworzenia wypukłości „Wyciągnij” (Emboss) lub wgłębienia „Wytnij” (Deboss). Ponieważ szkic zostaje owinięty na geometrii części, względne rozmiary powstałych operacji mogą ulec zniekształceniu.

Jak operacja Owijanie przenosi szkic na model 3D

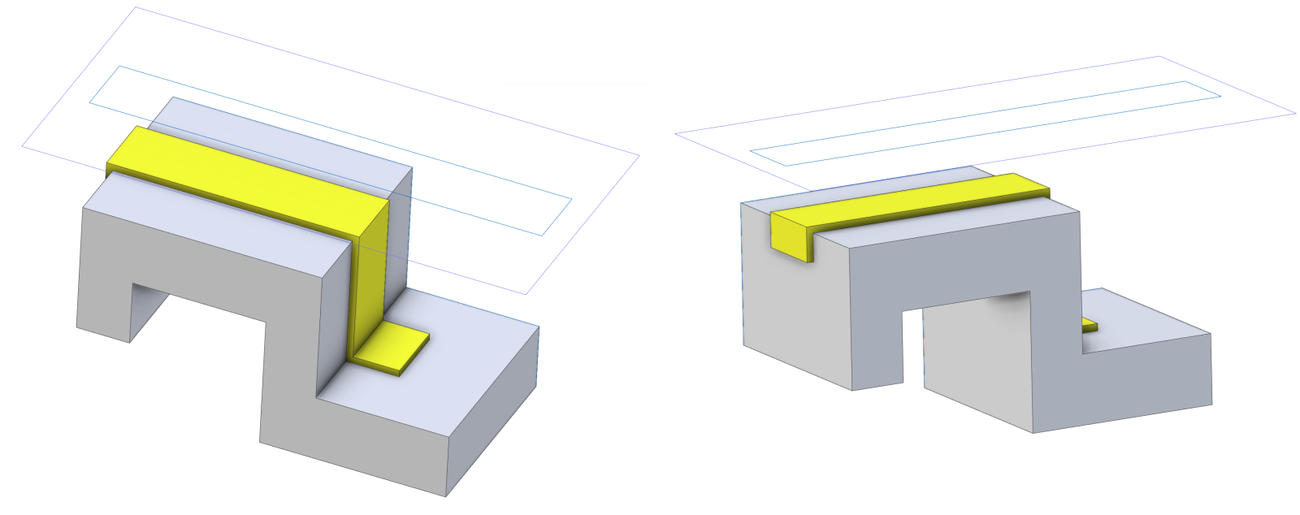

Przeniesienie szkicu polega na przesunięciu punktu leżącego na płaszczyźnie szkicu w miejsce na lico docelowe. Gdy punkt na płaszczyźnie szkicu pokryje się z licem docelowym, normalna płaszczyzny szkicu zostaje wyrównana z normalną lica w tym miejscu. Operacja „Owijanie” użyje całego szkicu i owinie go na tylu licach, ilu potrzeba do pokrycia szkicu.

Typy odniesienia

Wpływ typu odniesienia (Focus) bardzo zależy od kształtu szkicu i lica docelowego. W przypadku niektórych geometrii wszystkie trzy typy odniesienia dadzą identyczne punkty. W innych każdy typ odniesienia da inne przeniesienie.

„Najbliższy punkt” (Nearest Point): używane są najbliższe punkty między szkicem a licem docelowym.
„Płaszczyzna szkicu” (Sketch Plane): używany jest najbliższy punkt między (nieskończoną) płaszczyzną szkicu a licem docelowym.
„Środek szkicu” (Sketch Center): używany jest punkt na licu docelowym najbliższy środkowi prostokąta ograniczającego szkic. Rysunek 1 i Rysunek 2 przedstawiają połączenie szkicu i lica docelowego, w którym trzy typy odniesienia dają różne, wyraźnie odmienne wyniki.

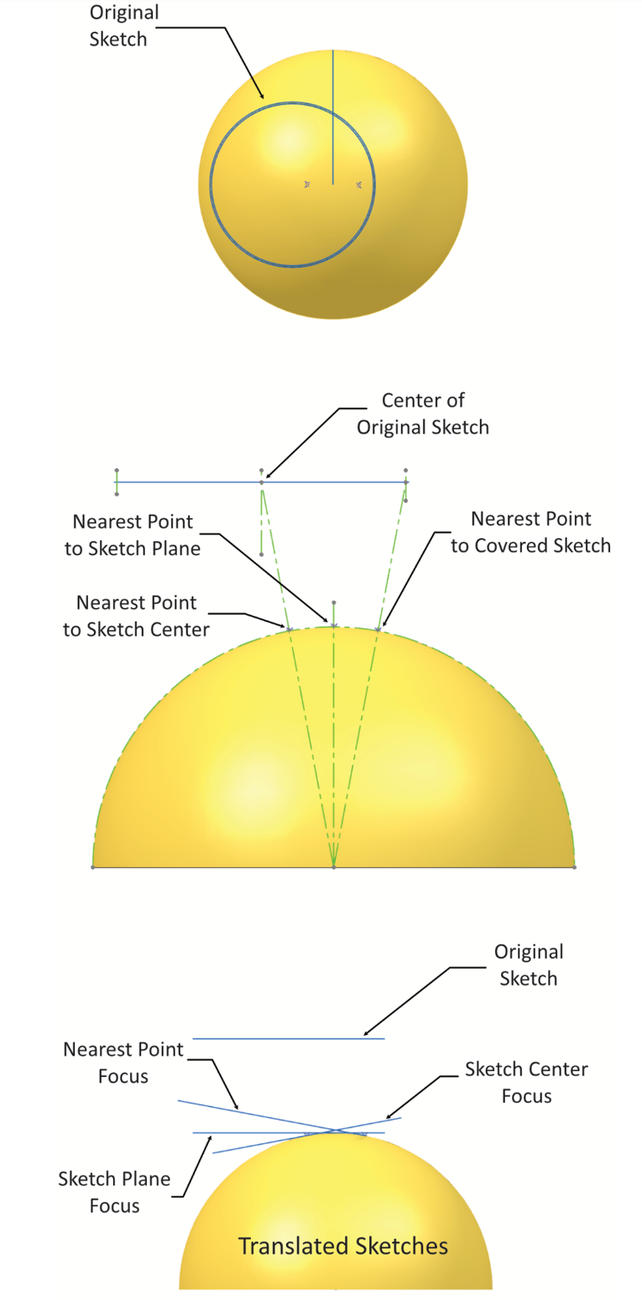

Rysunek 1: Przeniesienia odniesienia przy operacji Owijanie z opcją „Wyciągnij”: (na górze) Oryginalny pierścieniowy szkic powyżej osi kulistego lica docelowego i odsunięty od niej. (w środku) Konstrukcja geometryczna pokazująca najbliższy punkt dla każdego typu odniesienia. (na dole) Oryginalny szkic przeniesiony dla każdego typu odniesienia.

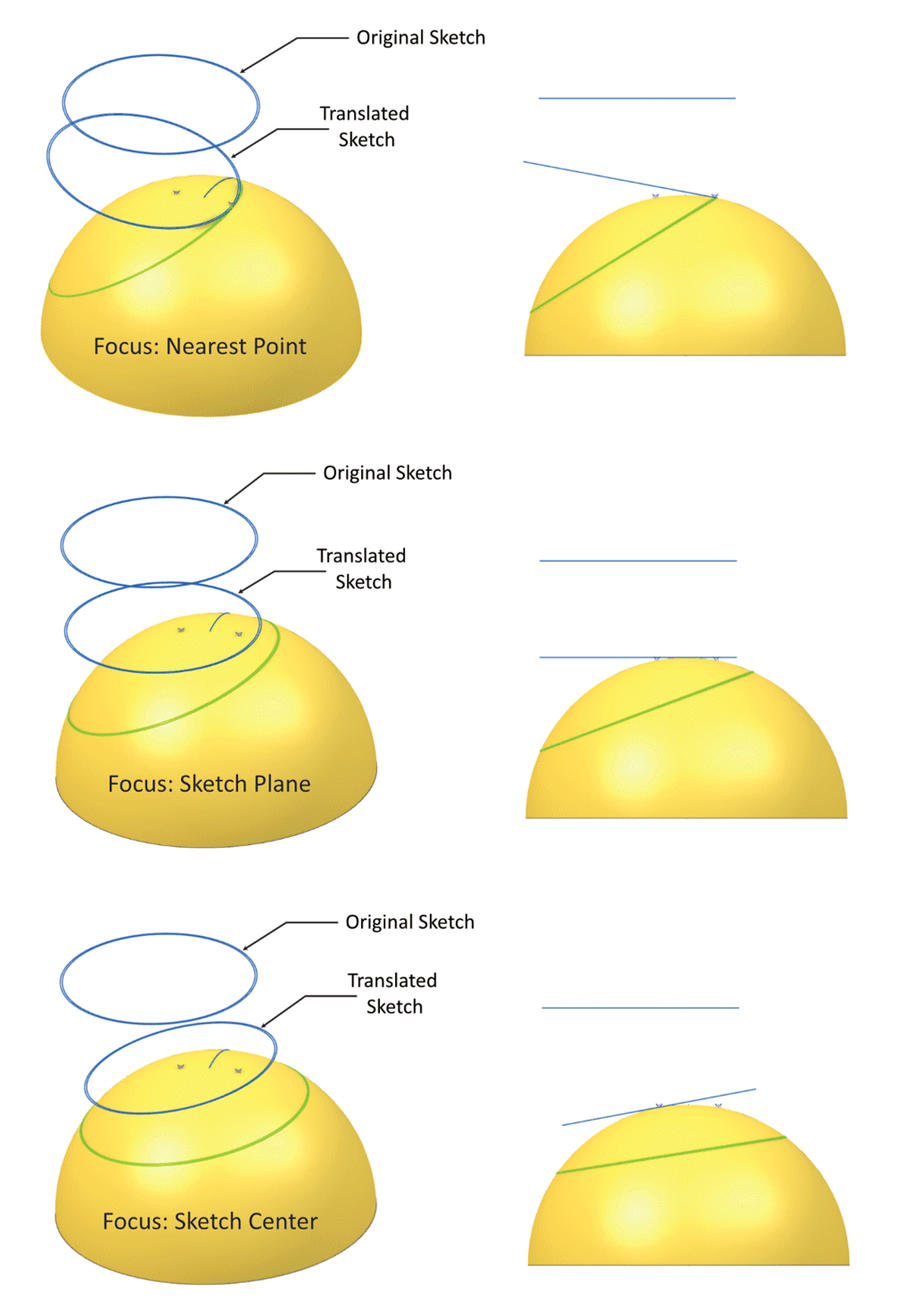

Rysunek 2: Wyniki operacji Owijanie z opcją „Wyciągnij” dla przeniesionych szkiców: Powstały owinięty szkic jest pokazany na zielono. (na górze) Odniesienie „Najbliższy punkt”. (w środku) Odniesienie „Płaszczyzna szkicu”. (na dole) Odniesienie „Środek szkicu”.
