Widok przekroju łamanego

Stepped Section View

Jak utworzyć widok przekroju łamanego

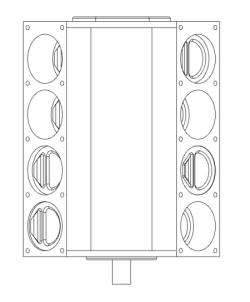

Aby utworzyć widok przekroju łamanego, musi już istnieć widok. W tym przykładzie zostanie użyty model silnika.

Wybierz narzędzie „Przekrój” (Section) w grupie „Widoki dodatkowe” (Secondary Views) na karcie „Arkusze i Widoki” (Sheets and Views).

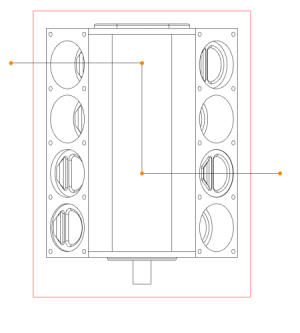

Zaznacz widok. Narzędzie „Linia” (Line) zostanie wybrane automatycznie. Użyj go, aby narysować na widoku serię linii definiujących położenie przekroju. W razie potrzeby możesz dodać wymiary i wiązania szkicu. Ostatnia narysowana linia zostanie użyta jako płaszczyzna cięcia do utworzenia widoku zależnego. Naciśnij klawisz Escape lub kliknij dwukrotnie, aby zakończyć rysowanie linii.

Wybierz narzędzie „Utwórz widok” (Create View) w grupie „Twórz widoki” (Create Views) na karcie „Narzędzia przekroju” (Standard Section View Tools).
Kliknij przyciskiem myszy, aby wybrać stronę.

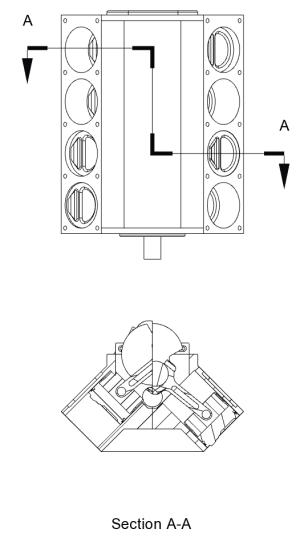

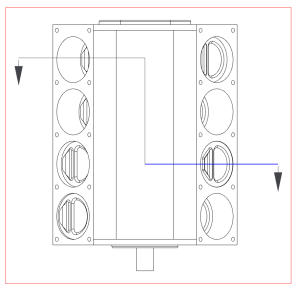

Zostanie wyświetlony podgląd widoku przekroju łamanego. Umieść go, przesuwając kursor myszy w żądane miejsce i klikając. Widok przekroju łamanego zostanie ukończony w „Obszarze roboczym rysunku 2D” (Drawing Workspace).
