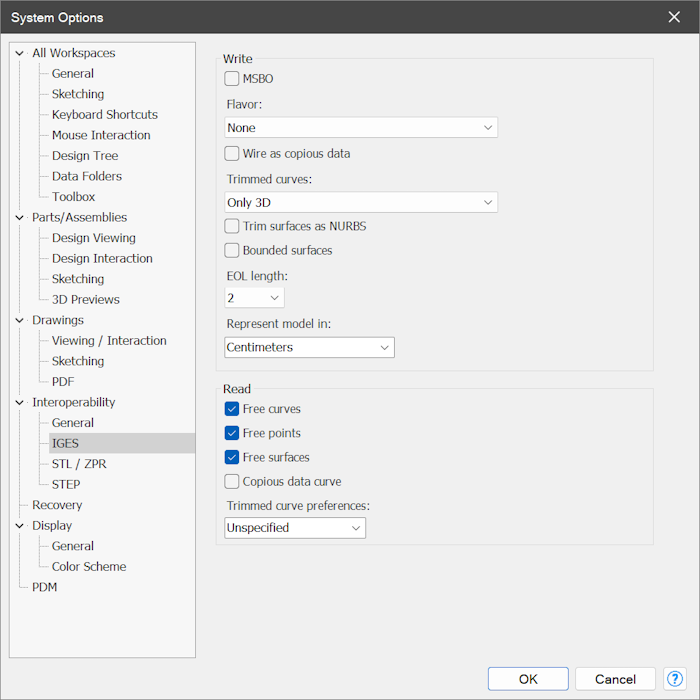

Opcje IGES

IGES Options

„Zapisz” (Write)

Opcja „MSBO” (Manifold Solid B-rep Objects) włącza lub wyłącza eksportowanie części jako obiektów MSBO lub przyciętych ścian bez informacji o ciągłości dla IGES w wersji 4.0
Lista rozwijana „Środowisko” (Flavor) udostępnia opcje eksportowania plików IGES przeznaczonych dla określonych programów
Opcja „AutoCAD” włącza lub wyłącza możliwość eksportowania pliku IGES specjalnie do użytku w programie AutoCAD.
Opcja „SolidWorks” włącza lub wyłącza możliwość eksportowania pliku IGES specjalnie do użytku w programie SolidWorks
Opcja „JAMA” włącza lub wyłącza możliwość eksportowania plików IGES przy użyciu podzbioru specyfikacji IGES v5.0, który uwzględnia konwencję JAMA polegającą na nieobsługiwaniu określonych relacji ani elementów MSBO.
Opcja „Profil szkicu jako pełne dane” (Wire as copious data) włącza lub wyłącza możliwość zapisywania profilu szkicu jako pełnych danych (element #106, postać 12) zamiast oddzielnych krzywych
Opcja „Przycięte krzywe” (Trimmed curves) włącza lub wyłącza możliwość zapisywania przyciętych krzywych jako parametrycznych krzywych 3D lub 2D z preferencją przyciętej krzywej dla danych 2D, co jest wymagane podczas zapisywania plików IGES przeznaczonych dla programu CATIA.
Opcja „Przytnij powierzchnię jako NURBS” (Trim surfaces as NURBS) (Non-Uniform Rational B-Splines) włącza lub wyłącza możliwość określenia, że wszystkie powierzchnie mają zostać przekształcone na NURBS i zapisane jako powierzchnie IGES NURBS (element #128)
Opcja „Powierzchnie graniczne” (Bounded surfaces) włącza lub wyłącza możliwość zapisywania wszystkich powierzchni jako granicznych, co jest przydatne podczas zapisywania plików IGES przeznaczonych dla programu CATIA, ponieważ CATIA wymaga, aby wszystkie powierzchnie były graniczne. W przeciwnym razie powierzchnie będą w miarę możliwości zapisywane jako przycięte.
Opcja „Długość EOL” (EOL length): określa długość znaku końca wiersza (w bajtach) wymaganą przez system operacyjny, wybieraną spośród opcji 1, 2, 3 i 4
Opcja „Przedstaw model w” (Represent model in) umożliwia wybranie jednostki miary używanej podczas eksportowania modelu spośród opcji „Milimetry” (Millimeters), „Centymetry” (Centimeters), „Metry” (Meters), „Cale” (Inches) i „Stopa” (Feet).

„Odczyt” (Read)

Opcja „Wolne krzywe” (Free curves) włącza lub wyłącza przekształcanie wolnych krzywych w odpowiadające im krawędzie ACIS.
Opcja „Wolne punkty” (Free points) włącza lub wyłącza przekształcanie elementów punktowych w odpowiadające im elementy punktowe ACIS.
Opcja „Wolne powierzchnie” (Free surfaces) włącza lub wyłącza przekształcanie swobodnych elementów ścian w odpowiadające im elementy ścian ACIS.
Opcja „Pełne dane krzywej” (Copious data curve) włącza lub wyłącza przekształcanie krzywych z pełnymi danymi (krzywych polilinii) w wiele krzywych ACIS; w przeciwnym razie przekształcenie spowoduje utworzenie wielu krzywych ACIS, co może doprowadzić do gwałtownego zwiększenia ilości danych.
Opcja „Właściwości przyciętych krzywych” (Trimmed curve preferences): umożliwia wybranie sposobu odczytywania przyciętych krzywych: „Wyszczególniony” (Unspecified), który odczytuje przycięte krzywe zgodnie z indywidualnymi właściwościami określonymi w pliku IGES, „Krzywa 2D” (2D curve), która wykorzystuje parametryczne dane 2D dla wszystkich krzywych przycinających, lub „Krzywa 3D” (3D curve), która wykorzystuje dane 3D dla wszystkich krzywych przycinających
