Nadpisywanie wartości projektu

Overriding Design Values

Większość wartości w tabeli części jest automatycznie uzupełniana na podstawie właściwości modelu 3D oraz danych części zdefiniowanych podczas modelowania. Czasami może być konieczne nadpisanie wartości automatycznych. Na przykład dołączenie zapasowej śruby do opakowania oznacza konieczność zwiększenia wartości w kolumnie „Ilość” (Quantity) o jeden.

Nadpisanie wartości komórki tabeli części nie wpływa na dane projektu.

Jak nadpisać wartość projektu

Jednocześnie można nadpisać jedną komórkę.

Nadpisz wartość projektu

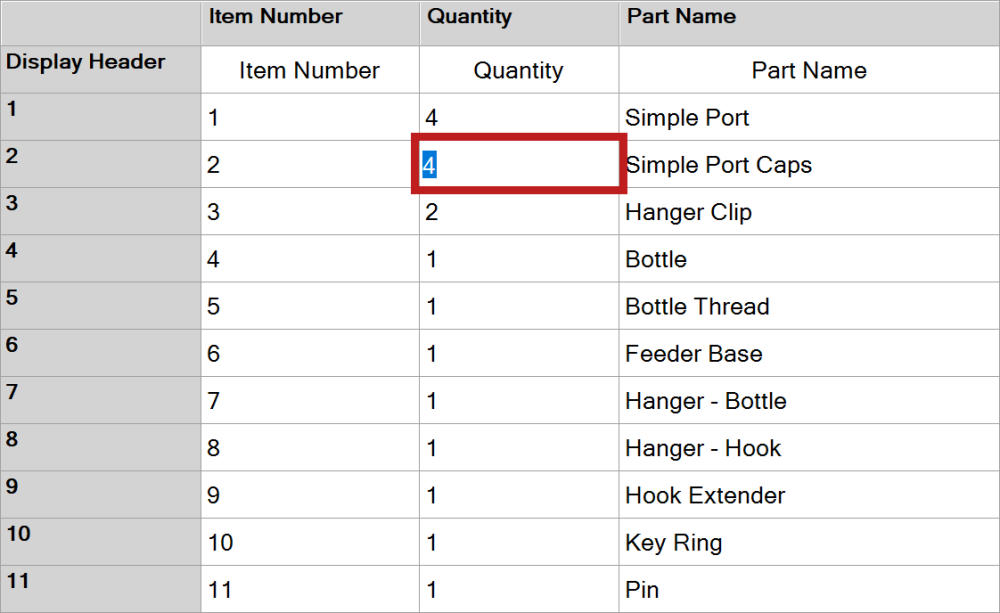

Kliknij dwukrotnie wybraną komórkę zawierającą automatycznie uzupełnione dane. Kursor myszy zmieni się, wskazując, że komórka jest edytowana, i będzie można wprowadzić do niej dane.

Edytowanie komórek w utworzonych ręcznie kolumnach „Data” (Date), „Liczbowe” (Numeric) lub „Tekst” (Text) powoduje zmianę danych zamiast ich nadpisania, ponieważ dane w kolumnach ręcznych nie są pobierane z projektu 3D.

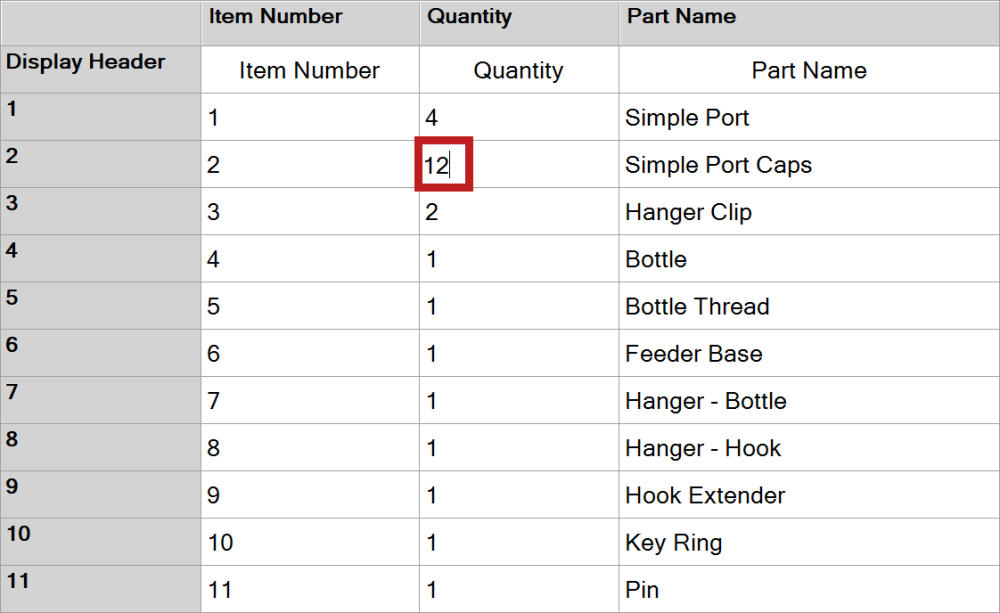

Wprowadź inne dane do komórki, a następnie naciśnij klawisz Enter lub kliknij w dowolnym miejscu poza komórką.

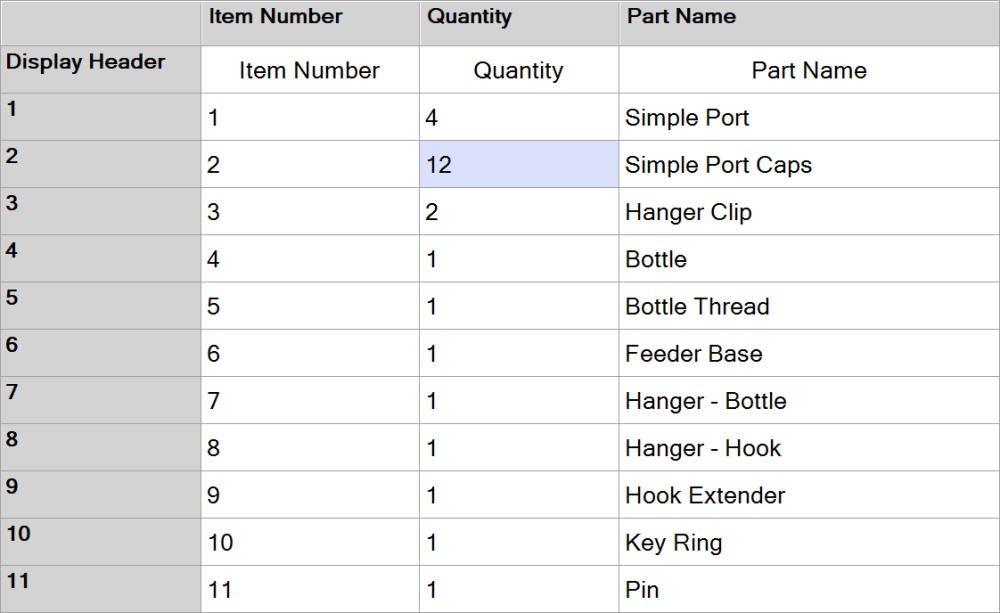

Kolor komórki zmieni się, wskazując, że jej wartość została zmieniona.

Przywracanie wartości do pierwotnej wartości projektu

Przywróć wartość dowolnej nadpisanej komórki, aby jej dane mogły być dynamicznie uzupełniane na podstawie modelu 3D.

Przywróć nadpisaną wartość

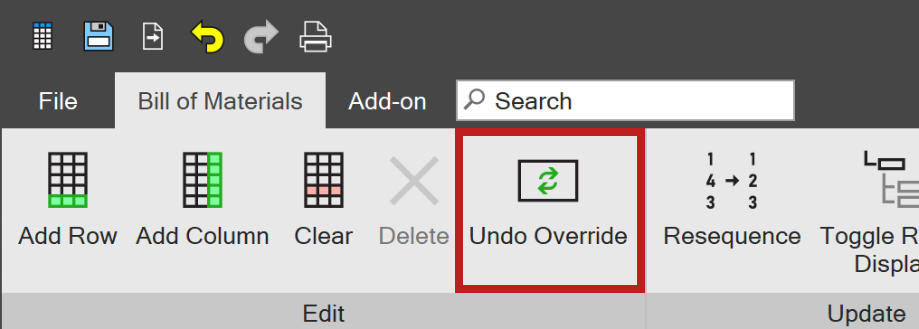

Kliknij lewym przyciskiem myszy dowolną zmienioną komórkę i kliknij narzędzie „Wartość projektu” (Design Value) na wstążce albo kliknij zmienioną komórkę prawym przyciskiem myszy i wybierz narzędzie „Użyj wartości projektu” (Use Design Value).

Wartość komórki zostanie przywrócona do pierwotnej wartości projektu.

Oryginał: Overriding Design Values
