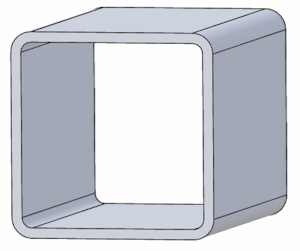

Kwadratowe profile zamknięte gięte

Square hollow formed profiles

Działanie skryptu:

  • Zawiera definicje danych dla różnych kombinacji zmiennych profili

  • Wyświetla monit o wybranie procesu formowania (na gorąco lub na zimno)

  • Wyświetla monity o wybranie różnych wartości, z których każda zależy od wartości wybranych wcześniej

  • Pozwala to zapewnić poprawność danych

  • Tworzy nową część profilu giętego na podstawie wybranych wartości

*Podczas działania skryptu w oknie „Konsola” (Console) będą wyświetlane monity o wprowadzenie danych. Po wyświetleniu monitu wprowadź żądane parametry i naciśnij klawisz Enter na klawiaturze.

# Square hollow hot and cold formed profiles according to BS/EN-10210-2:1997 and BS/EN-10219:1997


# Measurements table B,T,ro,ri from here http://www.roymech.co.uk/Useful_Tables/Sections/SHS_hf.html
PData = 0


HData = {}
HData[20]=[2,3,2],[2.5,3.75,2.5]
HData[25]=[2.0, 3.0, 2.0],[2.5, 3.75, 2.5],[3.0, 4.5, 3.0]
HData[30]=[2.0, 3.0, 2.0],[2.5, 3.75, 2.5],[3.0, 4.5, 3.0]
HData[40]=[2.5, 3.75, 2.5],[3.0, 4.5, 3.0],[3.2, 4.8, 3.2],[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0]
HData[50]=[2.5, 3.75, 2.5],[3.0, 4.5, 3.0],[3.2, 4.8, 3.2],[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3]
HData[60]=[2.5, 3.75, 2.5],[3.0, 4.5, 3.0],[3.2, 4.8, 3.2],[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0]
HData[70]=[3.0, 4.5, 3.0],[3.2, 4.8, 3.2],[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0]
HData[80]=[3.0, 4.5, 3.0],[3.2, 4.8, 3.2],[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0]
HData[90]=[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0]
HData[100]=[3.6, 5.4, 3.6],[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0]
HData[120]=[4.0, 6.0, 4.0],[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5]
HData[140]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5]
HData[150]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[160]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[180]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[200]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[220]=[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[250]=[5.0, 7.5, 5.0],[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[260]=[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[300]=[6.0, 9.0, 6.0],[6.3, 9.45, 6.3],[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[350]=[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0]
HData[400]=[8.0, 12.0, 8.0],[10.0, 15.0, 10.0],[12.0, 18.0, 12.0],[12.5, 18.75, 12.5],[16.0, 24.0, 16.0],[20.0, 30.0, 20.0]


CData = {}
CData[20]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5]
CData[25]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5],[3.0, 6.0, 3.0]
CData[30]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5],[3.0, 6.0, 3.0]
CData[40]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5],[3.0, 6.0, 3.0],[4.0, 8.0, 4.0]
CData[50]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5],[3.0, 6.0, 3.0],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0]
CData[60]=[2.0, 4.0, 2.0],[2.5, 5.0, 2.5],[3.0, 6.0, 3.0],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45]
CData[70]=[2.5, 5.0, 2.5],[3.0, 6.0, 3.0],[3.6, 7.2, 3.6],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45]
CData[80]=[3.0, 6.0, 3.0],[3.6, 7.2, 3.6],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0]
CData[90]=[3.0, 6.0, 3.0],[3.6, 7.2, 3.6],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0]
CData[100]=[3.0, 6.0, 3.0],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0]
CData[120]=[3.0, 6.0, 3.0],[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0]
CData[140]=[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0]
CData[150]=[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[160]=[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[180]=[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[200]=[4.0, 8.0, 4.0],[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[220]=[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[250]=[5.0, 10.0, 5.0],[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[260]=[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[300]=[6.0, 12.0, 6.0],[6.3, 15.75, 9.45],[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[350]=[8.0, 20.0, 12.0],[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]
CData[400]=[10.0, 25.0, 15.0],[12.0, 36.0, 24.0],[12.5, 37.5, 25.0],[16.0, 48.0, 32.0]


#--- INPUT HERE ---#
print('Select hot or cold formed profiles')
print('0 = Hot
1 = Cold')
HorC = int(Read())


if HorC == 0:
    PData = HData
else:
    PData = CData


print('Input dimension in mm, only integers')
print sorted(PData, key=lambda key: PData[key])
Size = int(Read())


print('Please select thickness')
for i,j in enumerate(PData[Size]):
    print i,'-',j[0],'mm'


readTh = int(Read())


Thick = PData[Size][readTh][0]
ro = PData[Size][readTh][1]
ri = PData[Size][readTh][2]


print('Please input length in mm')
Length = float(Read())
#--- INPUT STOP ---#


# all values are in millimeters
Units.Current = UnitTypes.Millimeters


# Create part
Square = Part('Hollow Section %dx%dx%d' % (Size,Thick,Length))


# Body
Profile = Square.AddSketch('Profile', Square.GetPlane('XY-Plane'))
# Outer square
Line = Polyline()
Line.AddPoint(PolylinePoint(-Size/2.,-Size/2))
Line.AddPoint(PolylinePoint(Size/2.,-Size/2))
Line.AddPoint(PolylinePoint(Size/2.,Size/2))
Line.AddPoint(PolylinePoint(-Size/2.,Size/2))
Line.AddPoint(PolylinePoint(-Size/2.,-Size/2))
Profile.AddPolyline(Line,False)


# Inner Square
scaleFactor = ((Size-(Thick*2.))/Size)*100.0
#print scaleFactor
Profile.CopyFrom(Profile,0,0,0,0,0,0,0,scaleFactor)


# Extrude
Square.AddExtrudeBoss('Extrude',Profile,Length,False)


# Outer radius
Square.AddFillet('Fillet<1>',[Square.GetEdge('Edge<6>'),Square.GetEdge('Edge<2>'),Square.GetEdge('Edge<4>'),Square.GetEdge('Edge<9>')],ro,False)


# Inner radius
Square.AddFillet('Fillet<2>',[Square.GetEdge('Edge<30>'),Square.GetEdge('Edge<31>'),Square.GetEdge('Edge<33>'),Square.GetEdge('Edge<35>')],ri,False)
