Wstawianie osi na określonej płaszczyźnie

Inserting an Axis on a Specific Plane

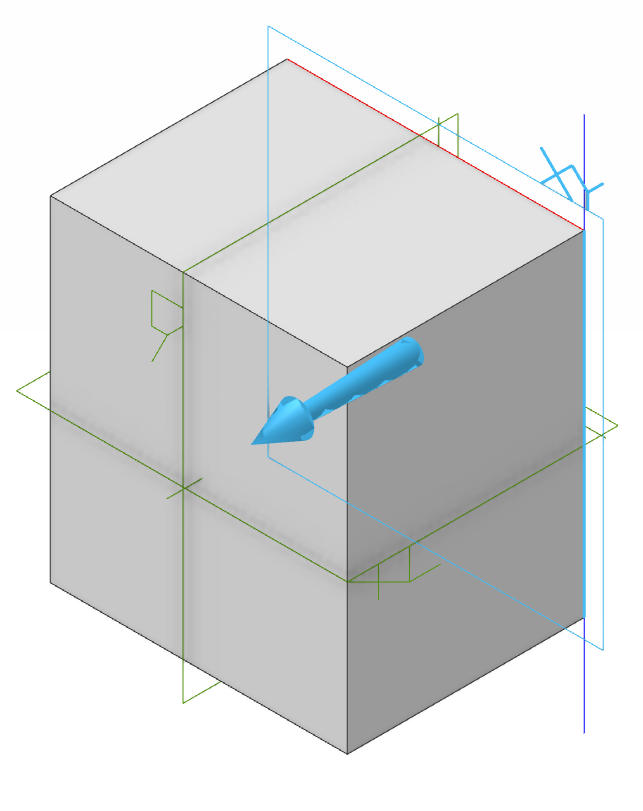

Oś można wstawić na określonej płaszczyźnie, rzutując ją z istniejącej osi lub krawędzi. Nowa oś może być równoległa do krawędzi lub innej osi albo odsunięta o określoną odległość. W tym przykładzie pokazano oś wstawioną przy użyciu krawędzi i płaszczyzny odniesienia.

Jak wstawić oś na określonej płaszczyźnie

Wybierz polecenie „Oś” (Axis) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling tab).
Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij istniejącą krawędź lub oś, a następnie płaszczyznę albo płaską ścianę w obszarze roboczym. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Oś wyznaczona przez zaznaczoną krawędź lub istniejącą oś zostanie odsunięta i zrzutowana na płaszczyznę albo płaską ścianę. Podgląd osi zostanie wyświetlony w obszarze roboczym.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewo projektu” (Design Explorer).
Kliknij przycisk „Zamknij” (Close).

Oryginał: Inserting an Axis on a Specific Plane
