Relacje równości okręgów

Coradial Constraints

Relacje równości okręgów można stosować do okręgów, łuków kołowych, elips i łuków eliptycznych.

Jak ręcznie utworzyć relację współśrodkowości

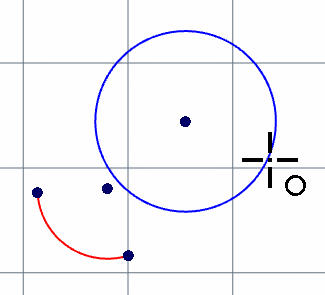

Wybierz narzędzie „Relacja równości okręgów” (Coradial Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć kombinację klawiszy Ctrl+Alt i przejść na pasku narzędzi do „Szkic” (Sketch) > „Nowa relacja złożenia” (Constraint) > „Równość okręgów” (Coradial). Upewnij się, że istnieją co najmniej dwa okręgi, łuki kołowe, elipsy lub łuki eliptyczne. W tym przykładzie znajduje się okrąg i łuk o różnych promieniach.

Łuk zostanie przeniesiony do okręgu. Promień łuku zostanie zmieniony na promień okręgu i zostanie utworzona relacja równości okręgów z tym okręgiem.

Wybierz narzędzie „Okrąg” (Circle) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” i utwórz okrąg. Możesz również użyć narzędzi „Łuk kołowy” (Circular Arc) i „Elipsy” (Ellipses).

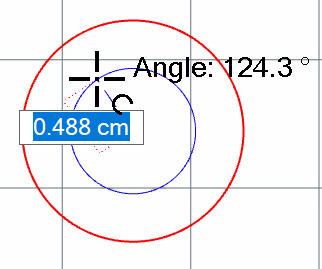

Wybierz punkt środkowy okręgu jako punkt początkowy nowego okręgu. Zwróć uwagę, że symbole relacji współśrodkowości będą widoczne, jeśli okręgi będą współśrodkowe.

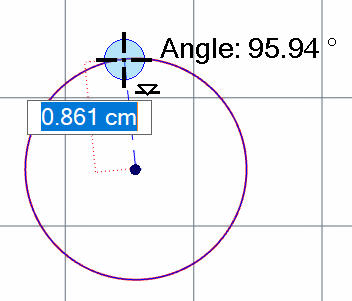

Przesuń kursor myszy w położenie odpowiadające przybliżonemu promieniowi pierwszego okręgu. Obok relacji współśrodkowości zostanie wyświetlona relacja „Równość” (Equal).

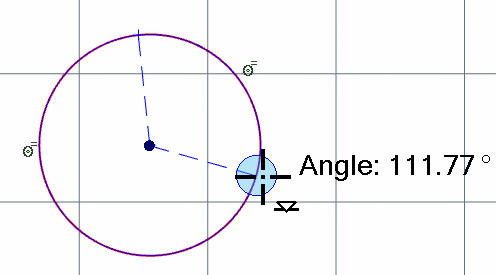

Kliknij, aby umieścić drugi okrąg. Relacja równości okręgów zostanie utworzona automatycznie.
