Opcja Wyjście z lica
Face Take Off Option
W przypadkach, gdy chcesz utworzyć wyciągnięcie przez przekrój, używając co najmniej jednego lica istniejącej geometrii okna roboczego jako przekroju (Cross Section), ramka grupy „Wyjście z lica” (Face Take Off) zostanie wyświetlona, gdy co najmniej jedno lico jest wybrane jako przekrój ORAZ dla tego przekroju jest włączona kontrolka „Styczność” (Specify Tangent).

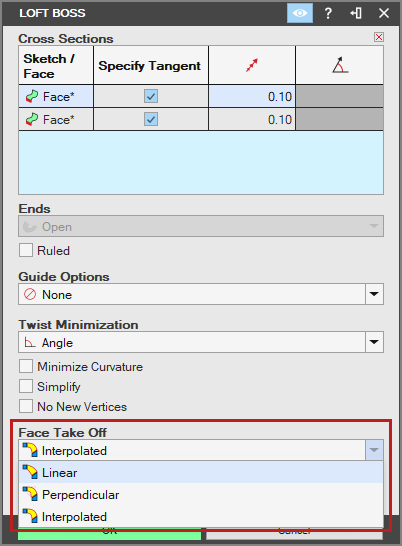

Ramka grupy „Wyjście z lica” pozwala wybrać jedną z opcji: „Liniowy” (Linear), „Prostopadłość” (Perpendicular) i „Interpolowane” (Interpolated), z których każda generuje inne krzywe prowadzące do utworzenia wyciągnięcia przez przekrój.

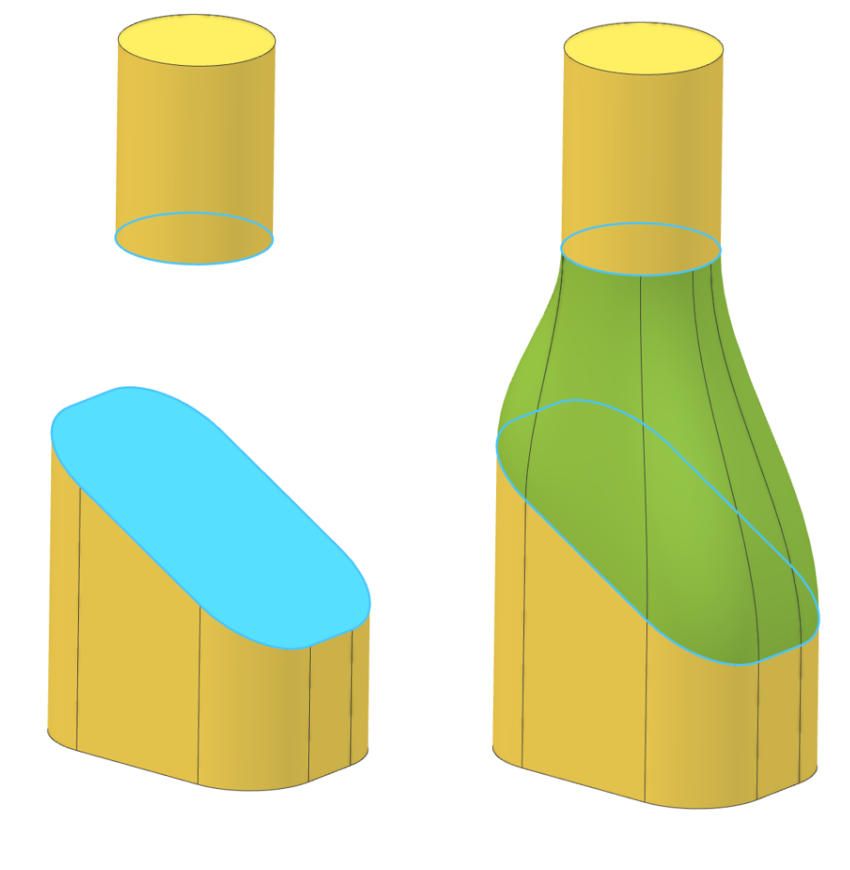

Wybrane lica wejściowe i wynik z wyjściem interpolowanym
Dział zatytułowany „Wybrane lica wejściowe i wynik z wyjściem interpolowanym”Operacja wyciągnięcia przez przekrój utworzona z opcją „Interpolowane” dla wyjścia z lica

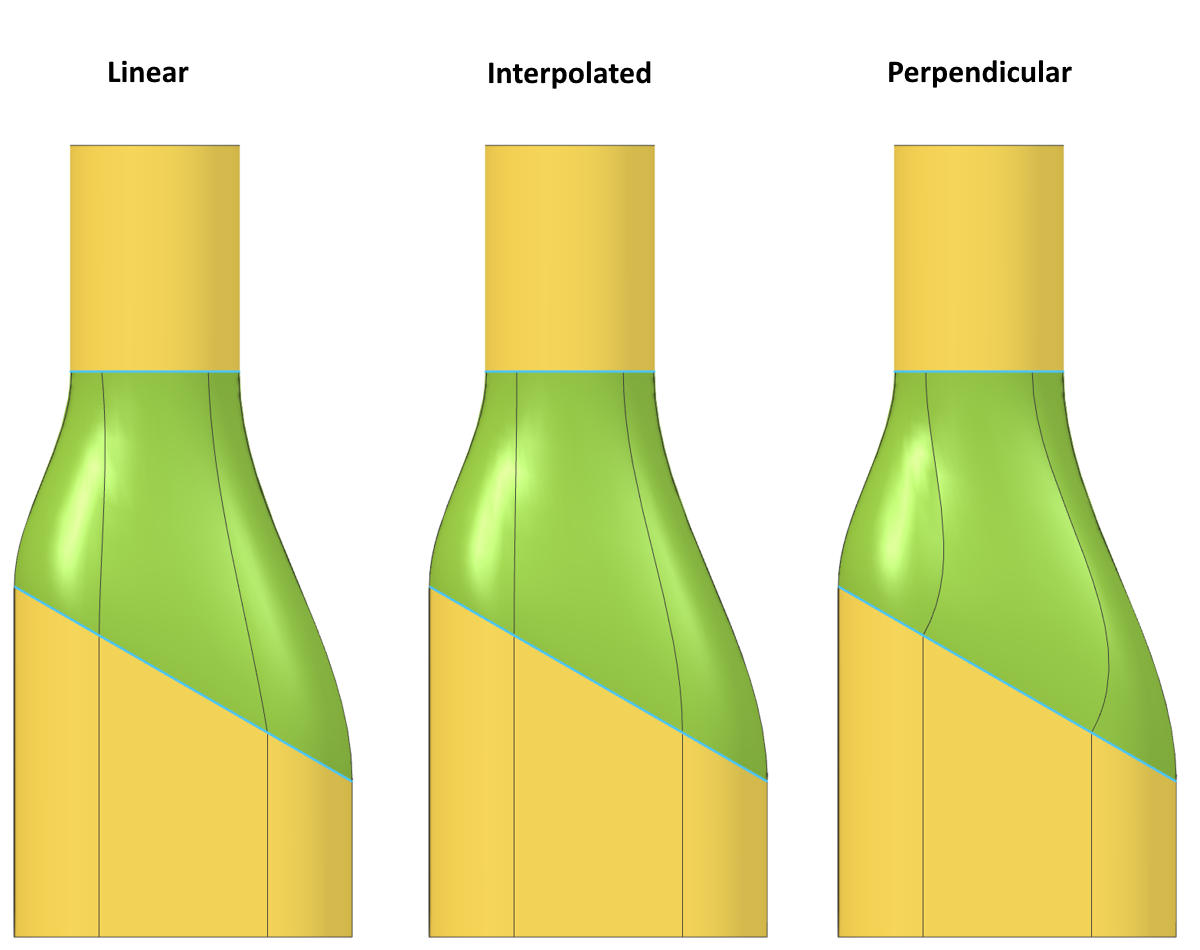

Porównanie opcji wyjścia z lica: liniowego, interpolowanego i prostopadłego
Dział zatytułowany „Porównanie opcji wyjścia z lica: liniowego, interpolowanego i prostopadłego”W zależności od wybranego ustawienia generowane są różne prowadnice (Guides).
Oryginał: Face Take Off Option
