Zapisywanie i wstawianie katalogowych operacji

Saving and Inserting Catalog Features

Narzędzie „Katalog Operacji” (Catalog Feature) służy do ponownego używania operacji i szkiców w różnych miejscach tego samego modelu lub w innych modelach. Operacja lub szkic są zapisywane jako przestrzeń robocza, dzięki czemu można otworzyć przestrzeń roboczą katalogowej operacji jako niezależny plik modelu i dostosować operacje.

Jak zapisać katalogową operację

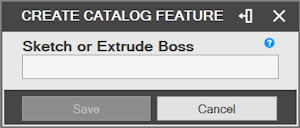

Wybierz narzędzie „Zapisz katalogową operację” (Save Catalog) z grupy „Operacje katalogowe” (Feature Catalog) na karcie „Biblioteka części” (Library). Zostanie wyświetlone okno „Zapisz katalogową operację” (Save Catalog Feature).

Zaznacz w „Drzewie projektu” (Design Explorer) operację lub szkic do wyeksportowania.
Kliknij „Zapisz jako” (Save As). Zostanie wyświetlone okno „Zapisz jako”.
Przejdź do wybranej lokalizacji i wprowadź „Nazwę pliku” (File Name).
Kliknij przycisk „Zapisz” (Save). Po zapisaniu operacji lub szkicu można utworzyć w modelu wiele ich wystąpień za pomocą narzędzia „Wstaw katalogową operację” (Insert Catalog Feature).

Jak wstawić katalogową operację

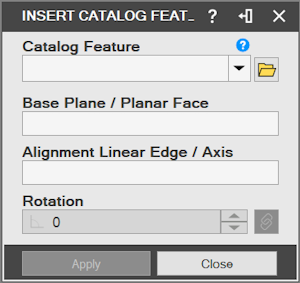

Wybierz narzędzie „Wstaw katalogową operację” (Insert Catalog) z grupy „Operacje katalogowe” na karcie „Biblioteka części”. Zostanie wyświetlone okno „Wstaw katalogową operację”.

Kliknij przycisk …, aby wybrać zapisany szkic lub operację.
Kliknij przycisk „Otwórz” (Open). Ścieżka pliku zostanie wyświetlona w polu „Katalog Operacji”.
Zaznacz „Płaszczyznę bazową” (Base Plane), na której chcesz umieścić szkic lub operację.
Kliknij przycisk „Zatwierdź” (Apply). Zapisana katalogowa operacja zostanie wstawiona do przestrzeni roboczej.

Oryginał: Saving and Inserting Catalog Features
