Tworzenie operacji Rzutowanie
Create a Project Feature
Narzędzie „Rzutowanie” rzutuje szkic bezpośrednio, w kierunku normalnym do płaszczyzny szkicu, na ściany bryły.
Profile w szkicu muszą tworzyć zamknięty obszar bez przerw ani przecięć.
Jak utworzyć operację „Rzutowanie”

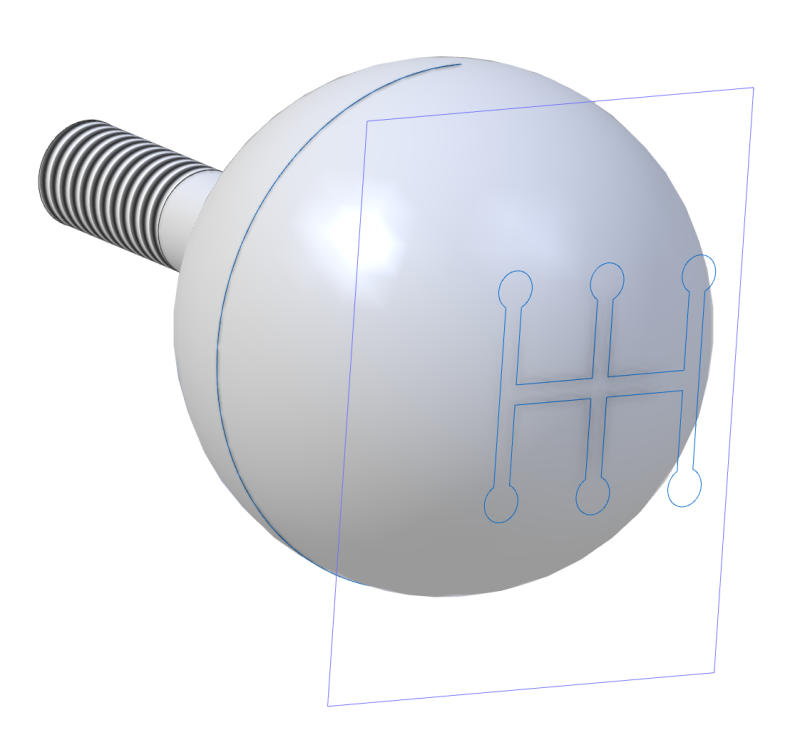

Dział zatytułowany „Jak utworzyć operację „Rzutowanie””- W obszarze roboczym „Część” (Part), zawierającym bryłę, utwórz „Szkicowanie 2D” (2D Sketch) na „Płaszczyzna” (Plane).

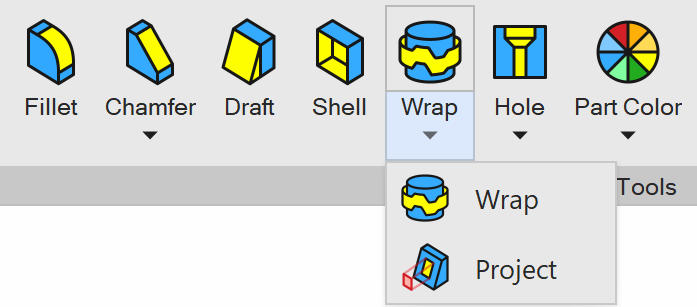

- Następnie na „wstążka” (Ribbon), w sekcji „Narzędzia Części” (Part Tools) karty „Modelowanie Części” (Model), kliknij menu rozwijane „Owijanie” (Wrap), a następnie wybierz narzędzie „Rzutowanie”. Jeśli narzędzie zostanie uruchomione bezpośrednio z aktywnego trybu szkicu, po otwarciu okna narzędzia „Rzutowanie” szkic będzie domyślnie wskazany w polu „Szkic” (Sketch). Aby wybrać inny szkic, kliknij pole „Szkic” i wybierz żądany szkic w obszarze roboczym lub w „Drzewo projektu” (Design Explorer).

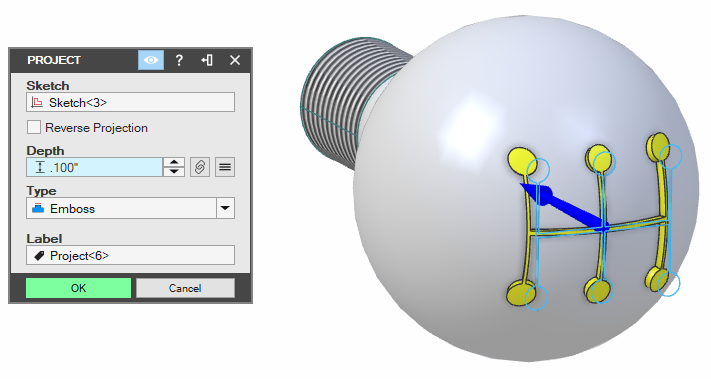

- Ponieważ domyślnie wybrano „Wyciągnij” (Emboss) jako „Typ” (Type), zostanie wyświetlony podgląd wyciągnięcia operacji „Rzutowanie”.

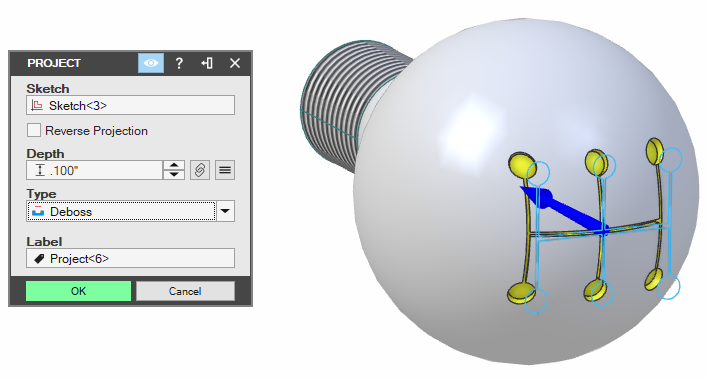

Jeśli zamiast wyciągnięcia chcesz wykonać wycięcie, kliknij opcję „Wytnij” (Deboss) w polu „Typ”. Zostanie wyświetlony podgląd wycięcia operacji „Rzutowanie”.
- W polu „Głębokość” (Depth) wprowadź żądaną głębokość i kliknij „OK”, aby utworzyć operację.
Więcej informacji o sposobie obliczania operacji przez narzędzie „Rzutowanie” zawiera temat Struktura operacji „Rzutowanie”
