Przesuń powierzchnie

Move Surfaces

Narzędzie „Przesuń/obróć powierzchnie” (Move/Rotate Surfaces) umożliwia swobodne lub precyzyjne przemieszczanie wybranych powierzchni w obszarze roboczym części.

Jak przesuwać/obracać powierzchnie

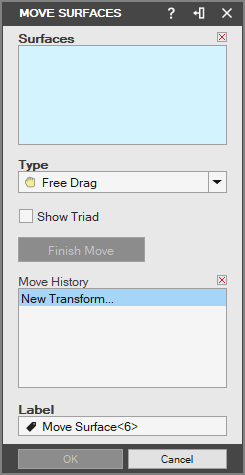

Wybierz narzędzie „Przesuń/obróć powierzchnie” na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Przesuń powierzchnie”.

Wybierz w obszarze roboczym istniejące powierzchnie, które mają zostać przemieszczone.
Pole „Historia przesunięć” (Move History Box) grupuje wybrane elementy i umożliwia wykonanie wielu działań jako jednej operacji. Ostatnim elementem w polu „Historia przesunięć” zawsze będzie „Nowa Transformacja” (New Transform). Kliknięcie elementu prawym przyciskiem myszy spowoduje wyświetlenie menu podręcznego z opcjami „Wyczyść wszystko” (Clear All) i „Usuń wybrane elementy” (Remove Selected Item(s)), natomiast kliknięcie elementu lewym przyciskiem myszy spowoduje wyświetlenie tylko transformacji znajdujących się nad nim. Funkcja ta działa podobnie do paska „Historia operacji” (Feature History) w „Drzewie projektu” (Design Explorer).
Wybierz „Typ ruchu” (Move Type). Dostępne typy to „Swobodne przemieszczenie” (Free Drag), „Przesuń” (Translate): „Oś” (Axis), „Płaszczyzna” (Plane), „Współrzędne” (Coordinates) oraz „Obróć wokół osi/krawędzi” (Rotate about Axis/Edge). Dla każdej opcji w oknie dialogowym dostępny jest osobny zestaw ustawień.
„Swobodne przemieszczenie” Typ „Przesuń powierzchnie” umożliwia przemieszczenie elementu przez jednokrotne kliknięcie powierzchni i przeciągnięcie jej do żądanego położenia. Funkcja przesuwania/obracania za pomocą triady umożliwia swobodne przemieszczanie i obracanie w określonym kierunku. Kliknij przycisk „Ręczne ustawienie” (Use Triad), następnie kliknij powierzchnię jeden raz, aby wyświetlić triadę, wybierz element triady wyznaczający kierunek ruchu powierzchni i przeciągnij powierzchnię, aby ją przemieścić. Gdy triada jest aktywna, nie można wybierać nowych części do przesunięcia. Ponowne kliknięcie przycisku „Ręczne ustawienie” spowoduje jego wyłączenie.

Narzędzie triady jest dostępne tylko dla ścian płaskich, cylindrycznych, stożkowych lub toroidalnych.

„Przesuń”

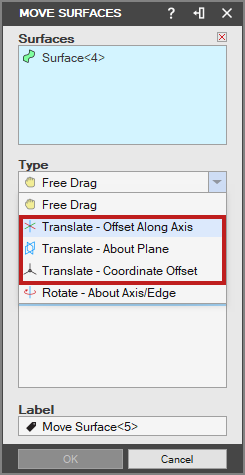

Typ „Przesuń” udostępnia trzy metody precyzyjnego przemieszczania powierzchni. Metoda „Odsunięcie wzdłuż osi” (Offset Along Axis) umożliwia przemieszczenie wybranych powierzchni o określoną odległość wzdłuż osi. Metoda „Względem płaszczyzny” (About Plane) umożliwia przemieszczanie wybranych powierzchni wzdłuż płaszczyzny przez wskazanie punktów „Od” (From) i „Do” (To). Metoda „Odsunięcie współrzędnych” (Coordinate offset) umożliwia ustawienie wartości ΔX, ΔY i ΔZ względem poprzedniego położenia wybranych powierzchni.

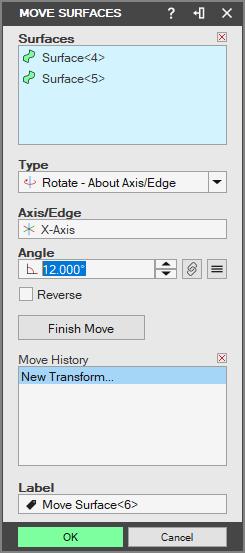

„Precyzyjny obrót” (Precise Rotate) Typ „Obróć” (Rotate) umożliwia obracanie wybranych elementów o określony kąt wokół wybranej osi lub krawędzi.

W zależności od wybranego „Typu ruchu” przemieść powierzchnie swobodnie lub precyzyjnie albo precyzyjnie je obróć.
Kliknij przycisk „Dodaj” (Add), aby dodać kolejne przesunięcie lub obrót w ramach tej samej operacji.
Wprowadź nazwę przemieszczonych powierzchni w polu „Nazwa” (Label). Nazwa ta będzie widoczna w „Drzewie projektu”.
Kliknij przycisk „OK” (OK). Powierzchnie zostaną przemieszczone w obszarze roboczym.

Oryginał: Move Surfaces
