Widok przekroju

Section Views

„Przekroje” (Section View) to widok przedstawiający przekrój części lub złożenia. Jest przydatny, gdy „Rzutowanie” (Standard Views) części nie pozwala w pełni przedstawić wszystkich szczegółów modelu. Po wstawieniu widoku modelu można utworzyć „Przekroje”. „Przekroje” zależą od „Widoku nadrzędnego” (Parent View), na podstawie którego zostały utworzone. Gdy „Widok nadrzędny” zostanie przesunięty, „Przekroje” również zostaną przesunięte.

Elementy widoku przekroju

„Przekroje” obejmują widok przekroju, opisy wskazujące linię przekroju w „Widoku nadrzędnym” i kierunek patrzenia oraz etykietę zawierającą literę odpowiadającą strzałce przekroju w „Widoku nadrzędnym”.

Jak utworzyć widok przekroju

Aby utworzyć „Przekroje”, musi już istnieć widok. W tym przykładzie zostanie użyty model silnika.

Wybierz narzędzie „Przekrój” (Section) w grupie „Widoki dodatkowe” (Secondary Views) na karcie „Arkusze i Widoki” (Sheets and Views).

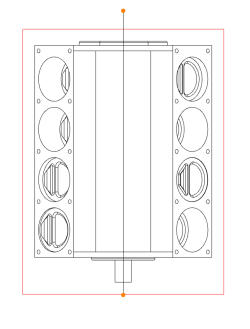

Zaznacz widok. Narzędzie „Linia” (Line) zostanie wybrane automatycznie. Użyj go, aby narysować linię przechodzącą przez widok. Naciśnij klawisz Escape na klawiaturze lub kliknij dwukrotnie, aby zakończyć rysowanie linii.

Wybierz narzędzie „Utwórz widok” (Create View) w grupie „Twórz widoki” (Create Views) na karcie „Narzędzia przekroju” (Standard Section View Tools).

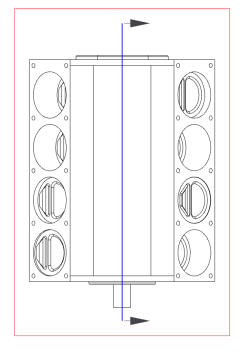

Kliknij przyciskiem myszy, aby wybrać stronę.

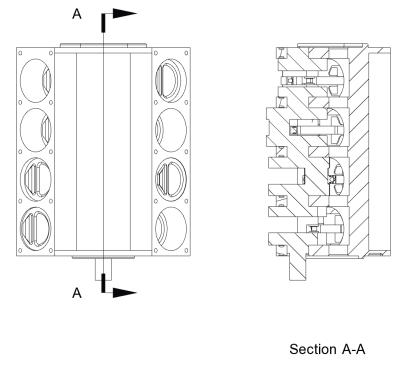

Zostanie wyświetlony podgląd „Przekrojów”. Umieść widok, przesuwając kursor myszy w wybrane miejsce i klikając. „Przekroje” zostaną utworzone w „Obszarze roboczym rysunku 2D” (Drawing Workspace).

Więcej informacji o widokach przekroju innych niż przedstawiony powyżej „Widok przekroju” (Standard Section View) zawiera temat Typy widoków przekroju.
