Podstawy trybu szkicu

Sketch Mode Basics

Figury 2D można tworzyć lub modyfikować wyłącznie w trybie szkicu. W trybie szkicu można dodawać wymiary i wiązania oraz opisywać figury. Domyślnie obszar roboczy nowej części zawiera trzy płaszczyzny odniesienia: XY, YZ i ZX. Szczegółowe informacje dotyczące wstawiania dodatkowych płaszczyzn odniesienia zawiera temat Geometria odniesienia. Każda płaszczyzna odniesienia może służyć jako płaszczyzna szkicu. Aby wybrać płaszczyznę odniesienia, która ma służyć jako płaszczyzna szkicu, zaznacz ją w obszarze roboczym lub w „Drzewie projektu” (Design Explorer) przed przejściem do trybu szkicu albo przejdź do trybu szkicu, a następnie wybierz odpowiednią płaszczyznę szkicu.

Jak rozpocząć szkic

Szkice 2D należy tworzyć na płaskim obiekcie, takim jak płaszczyzna odniesienia lub płaska ściana modelu 3D.

Zaznacz płaszczyznę odniesienia lub wcześniej utworzoną płaską ścianę.

Jeśli płaszczyzna lub ściana nie zostanie zaznaczona przed przejściem do trybu szkicu, trzeba będzie ją zaznaczyć później, zanim będzie można rozpocząć szkicowanie.

Kliknij ikonę „Uaktywnij szkic 2D” (Activate 2D Sketch).

Zostanie otwarta karta „Szkicowanie 2D” (2D Sketching).

Utwórz szkic. Narzędzie „Aktywny szkic” (Active Sketch) na pasku narzędzi „Szkicowanie” (Sketching) będzie zawsze wyświetlane jako aktywne podczas pracy w trybie szkicu.
Kliknij ikonę „Wyłącz szkicownik” (Deactivate Sketch) lub po ukończeniu szkicu kliknij narzędzie tworzenia operacji. Zostanie wyświetlone okno dialogowe operacji, a aktywny szkic zostanie wstawiony w polu „Szkic” (Sketch).

Narzędzia edycji w miejscu

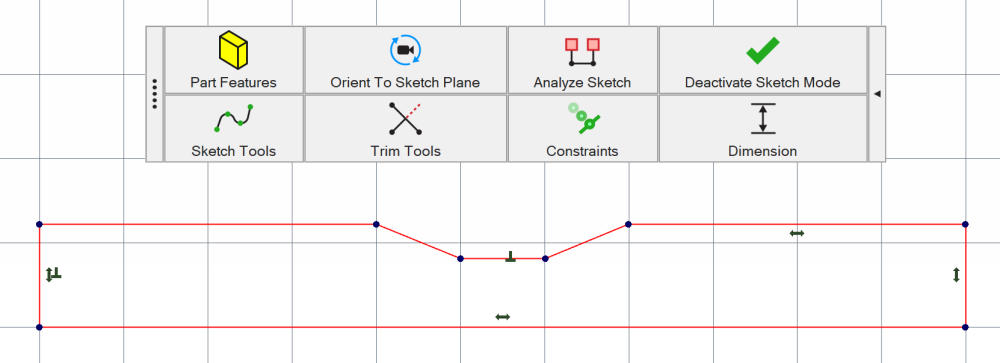

Menu „Edycja w miejscu” (In-Place Editing) jest dostosowane do obsługi myszą w trybie szkicu 2D. Podczas pracy w trybie szkicu narzędzia zmienia się często, a to menu udostępnia niemal wszystkie narzędzia bezpośrednio przy kursorze. Podczas szkicowania można szybko otworzyć to menu, klikając lewym przyciskiem myszy geometrię szkicu lub puste miejsce, gdy aktywne jest narzędzie „Zaznacz” (Select), naciskając spację albo środkowy przycisk myszy. Częste korzystanie z tego menu obsługiwanego myszą jest zazwyczaj najwydajniejszym sposobem przełączania narzędzi szkicowania.
