Wstawianie płaszczyzny przez punkt
Inserting a Plane Through a Point
Płaszczyzny odniesienia (Reference Planes) można wstawiać do modelu 3D równolegle do istniejącej płaszczyzny odniesienia lub ściany płaskiej, przez istniejący punkt odniesienia.
Jak wstawić płaszczyznę równoległą przez punkt

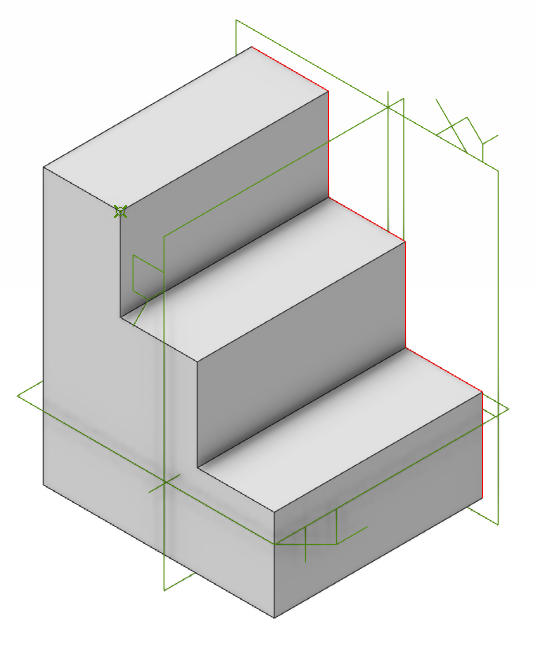

Dział zatytułowany „Jak wstawić płaszczyznę równoległą przez punkt”Aby wykonać te instrukcje, musi istnieć model 3D z istniejącym punktem odniesienia oraz płaszczyzną odniesienia lub ścianą płaską. W tym przykładzie użyty zostanie model trójwymiarowy.

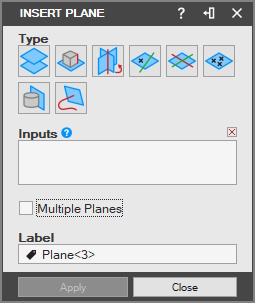

- Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane).

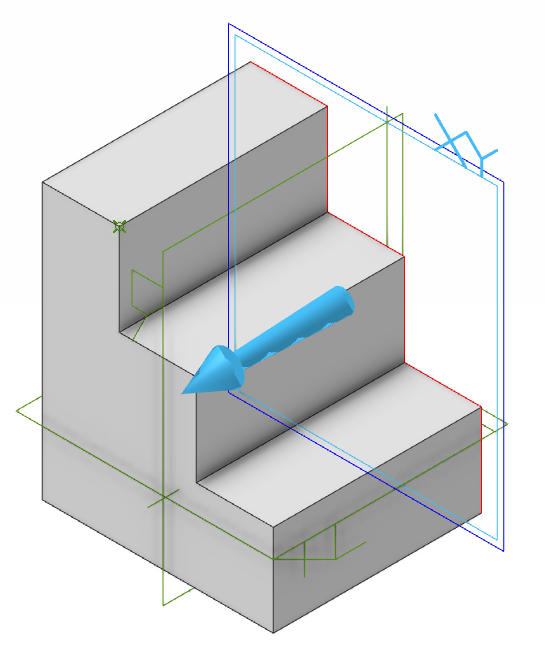

- Zaznacz płaszczyznę odniesienia lub ścianę płaską na modelu. Zostanie wyświetlony podgląd nowej płaszczyzny.

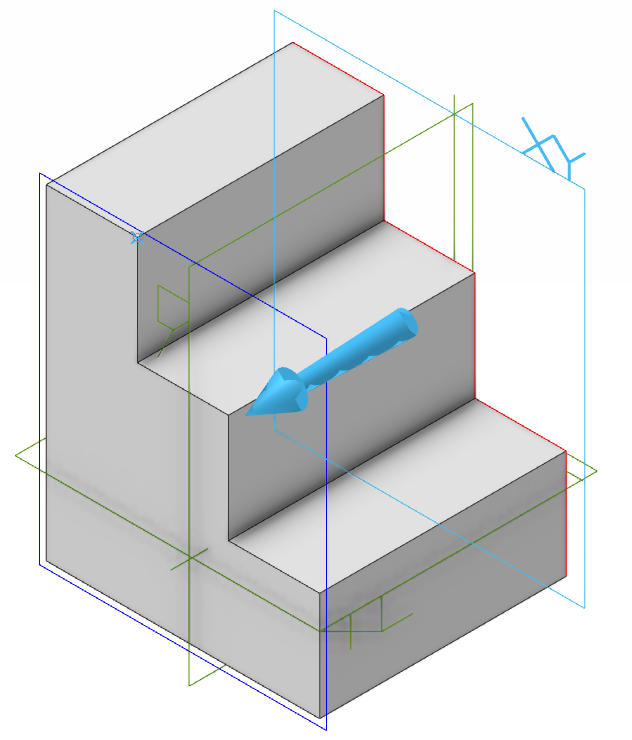

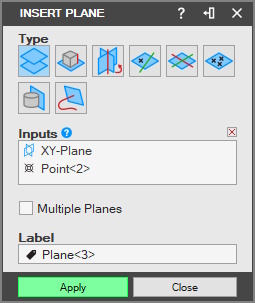

- Zaznacz punkt odniesienia. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie, a płaszczyzna podglądu zostanie przesunięta do położenia punktu.

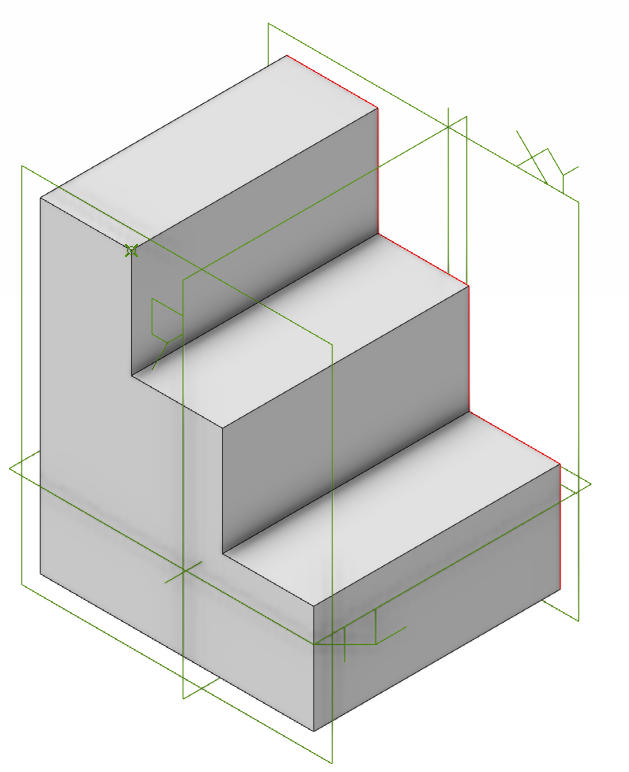

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
Oryginał: Inserting a Plane Through a Point
