Modyfikowanie Linii środkowych (Centerlines) i Osi symetrii otworu

Modifying Centerlines and Centermarks

Jak zmodyfikować globalne właściwości osi symetrii otworu i linii środkowej

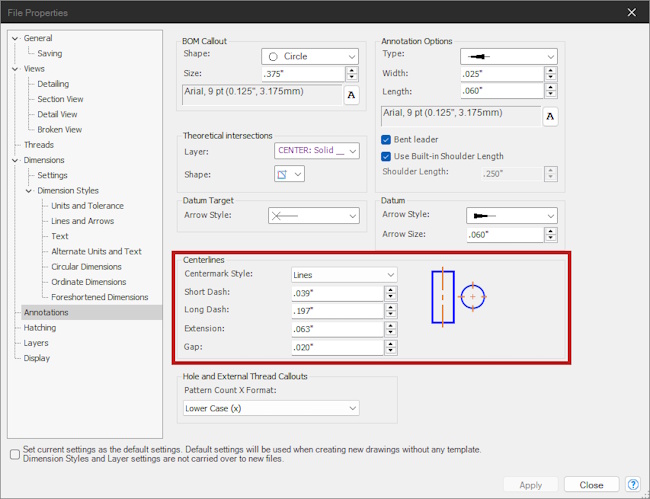

Zmodyfikuj opcje „Styl osi symetrii otworów” (Centermark Style), „Krótkie odcinki” (Short Dash), „Długa kreska” (Long Dash), „Rozszerzenie” (Extension) i „Odstęp” (Gap) w sekcji „Linie środkowe”.
Kliknij przycisk „OK” (OK).

Upewnij się, że „Tryb szkicu” (Sketch Mode) nie jest włączony.
Kliknij prawym przyciskiem myszy oś symetrii otworu lub linię środkową i wybierz opcję „Edycja” (Edit).

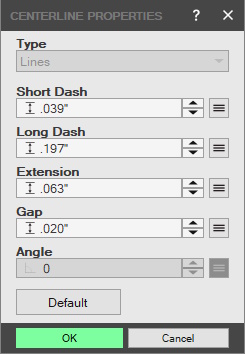

Zostanie wyświetlone okno dialogowe „Właściwości linii środkowej” (CenterLine Properties). Zmodyfikuj dowolne właściwości. W stosownych przypadkach oś symetrii otworu lub linię środkową można obrócić, określając kąt w polu „Kierunek” (Direction).

Upewnij się, że „Tryb szkicu” nie jest włączony.
Kliknij „Linię środkową” (Centerline). Linia oraz jej węzły końcowe zmienią kolor na niebieski. Kliknij jeden z węzłów końcowych, przeciągnij go i przenieś w nowe położenie. Linię można wydłużać lub skracać wyłącznie wzdłuż jej pierwotnej osi. Możesz również umieścić wskaźnik myszy nad linią środkową, aby została wyróżniona kolorem czerwonym. Gdy wskaźnik myszy znajduje się nad linią środkową, kliknij i przeciągnij jeden z czerwonych węzłów końcowych.
Po przeniesieniu węzła końcowego w żądane położenie zwolnij przycisk myszy, aby go umieścić.

UWAGA: Jeśli widok zostanie ponownie rzutowany, zmienione długości wydłużonej lub skróconej linii środkowej zostaną zachowane.
