Korzystanie z konfiguracji w projektach sterowanych arkuszem kalkulacyjnym

Using Configurations with Spreadsheet Driven Designs

Konfiguracje w projekcie sterowanym arkuszem kalkulacyjnym można dowolnie zmieniać.

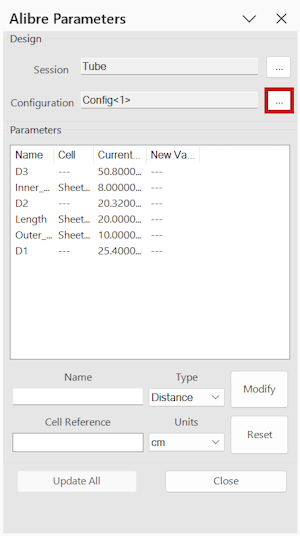

Okno dialogowe „Parametry Alibre” (Alibre Parameters) dodatku do programu Excel zawiera pole, w którym wyświetlana jest nazwa aktywnej „Konfiguracji” (Configuration) wybranej części lub wybranego złożenia.

Jak zmienić konfigurację projektu sterowanego arkuszem kalkulacyjnym

Uruchom Alibre Design.
Otwórz część połączoną z arkuszem kalkulacyjnym.
Uruchom Microsoft Excel i otwórz arkusz kalkulacyjny.
Włącz dodatek.
Zostanie wyświetlone okno dialogowe „Parametry Alibre”. Nazwa części zostanie wyświetlona w polu „Sesja” (Session), a jej wymiary pojawią się w tabeli „Parametry” (Parameters).

Kliknij przycisk „…” obok pola „Konfiguracja”.

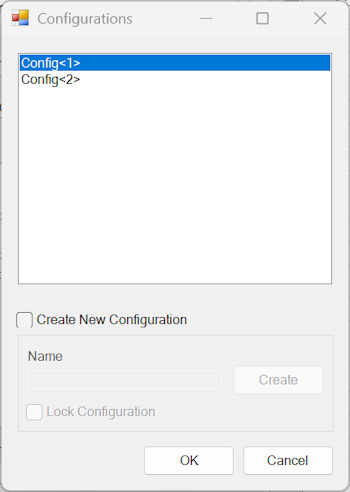

Zostanie wyświetlone okno dialogowe „Konfiguracje” (Configurations). Zaznacz konfigurację, której chcesz użyć, a następnie kliknij przycisk „OK”.

Możesz również zaznaczyć opcję „Nowa Konfiguracja” (Create New Configuration) i nadać konfiguracji nazwę. Kliknij przycisk „Utwórz” (Create), aby zakończyć jej tworzenie, zaznacz nową konfigurację na liście, a następnie kliknij przycisk „OK”, aby ją uaktywnić.
Zaktualizuj dane w arkuszu kalkulacyjnym, a następnie kliknij przycisk „Odśwież wszystko” (Update All), aby przesłać dane do wybranej konfiguracji modelu 3D.
W razie potrzeby przełącz konfigurację i powtórz procedurę.

Oryginał: Using Configurations with Spreadsheet Driven Designs
