Wymiarowanie do linii środkowych i ukrytych linii
Dimensioning to Centerlines and Hidden Lines
Można zmienić opcje wymiarowania do linii środkowych i ukrytych linii. Opcja „Wyrównaj adnotacje podczas przeciągania” (Align Annotations when dragging). Opcja ta umożliwia przyciąganie wymiarów do innych wymiarów oraz adnotacji do innych adnotacji.
Jak sterować wymiarowaniem do linii środkowych i ukrytych linii
Dział zatytułowany „Jak sterować wymiarowaniem do linii środkowych i ukrytych linii”-
Kliknij kartę „Plik” (File) i wybierz „Właściwości rysunku” (Drawing Properties).
-

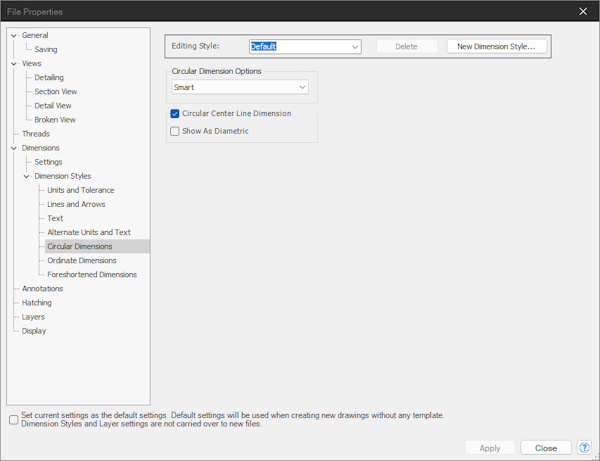

Zostanie wyświetlone okno dialogowe „Właściwości pliku” (File Properties). Przejdź do „Wymiary” (Dimensions) > „Style wymiarowania” (Dimension Styles) > „Wymiary okręgów i łuków” (Circular Dimensions).
-
Włącz lub wyłącz opcję „Linia podziałowa szyku kołowego” (Circular Center Line Dimension) albo opcję „Pokaż jako średnicę” (Show As Diametric), aby określić sposób wymiarowania linii środkowych i ukrytych linii.
-
Nie wybrano żadnej opcji
- Wybrano tylko opcję „Linia podziałowa szyku kołowego”
- Wybrano opcję „Pokaż jako średnicę”
Linie wymiarowe i pomocnicze można włączyć lub wyłączyć, klikając wymiar prawym przyciskiem myszy, wybierając z menu podręcznego „Właściwości” (Properties), a następnie przełączając opcję „Blokowanie linii” (Line Suppression).
- Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować zmiany, a następnie przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Właściwości pliku”.
Jak sterować wymiarowaniem do krawędzi walcowych
Dział zatytułowany „Jak sterować wymiarowaniem do krawędzi walcowych”Jeśli zostaną wybrane dwie liniowe krawędzie rzutowane, z których każda reprezentuje zakrzywioną krawędź w projekcie, zostanie utworzony wymiar liniowy w formacie średnicowym. Sposób przedstawienia można zmienić, klikając wymiar prawym przyciskiem myszy, wybierając z menu podręcznego opcję „Właściwości”, a następnie wybierając opcję „Wymiary okręgów i łuków”. Jeśli opcja „Linia podziałowa szyku kołowego” jest wyłączona, wymiar nie będzie wyświetlany jako wymiar średnicowy.
