Połączenie po profilach

Lofted Connection

Pobierz plik:

Do wyświetlenia tego pliku wymagany jest program Alibre Design 2018 lub nowszy. Przycisk pobierania znajduje się w lewym dolnym rogu tej strony.

Co to jest?

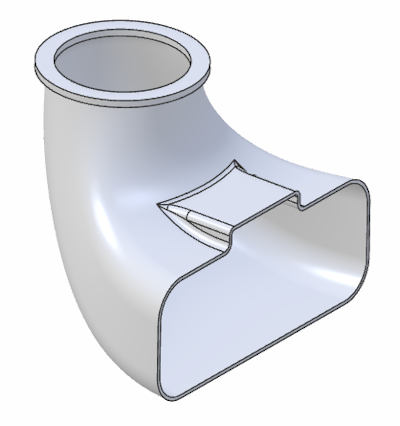

Łącznik wyciągnięty po profilach, łączący okrągłą rurę z drugim końcem o nieregularnym kształcie.

Na co zwrócić uwagę:

• Przeciągaj „Kość” (Dogbone) w górę i w dół „Drzewa projektu” (Design Explorer), aby zobaczyć poszczególne etapy tworzenia części.

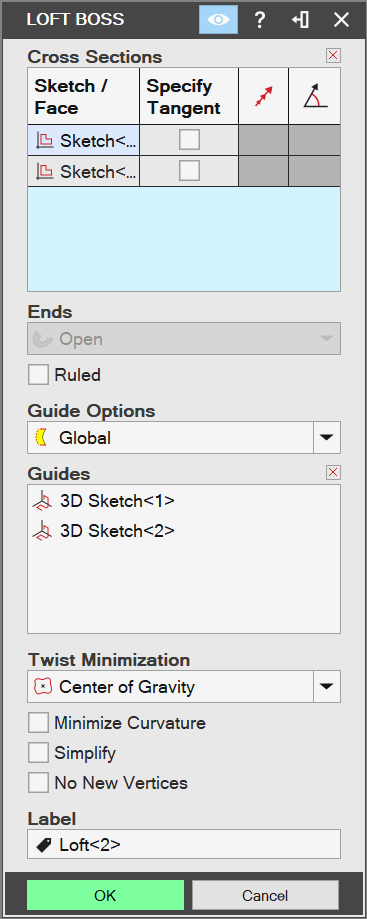

• Zwróć uwagę, że wyciągnięcie po profilach utworzono z dwóch szkiców 2D definiujących profile końcowe oraz dwóch szkiców 3D definiujących krzywe prowadzące łączące te profile.

• Zwróć uwagę, że zaokrąglenia uwzględniono w profilu szkicu 2D przed wykonaniem wyciągnięcia po profilach. Chociaż zależy to od geometrii, uwzględnianie istotnych elementów geometrii w szkicach wyciągnięcia po profilach zamiast polegania na późniejszych operacjach może zapewnić lepsze rezultaty.

• Zwróć uwagę, że zaokrąglenia i fazowania pozostawiono na koniec. Jest to dobra praktyka, którą należy stosować, gdy tylko jest to możliwe.

Lofted Connection.AD_PRT

---

Oryginał: Lofted Connection
