Wyświetlanie geometrii odniesienia części

Showing Part Reference Geometry

Geometrię odniesienia części można wyświetlić podczas pracy w złożeniu. Można jej następnie użyć do utworzenia relacji między częścią a złożeniem.

Jak wyświetlić geometrię odniesienia części w złożeniu

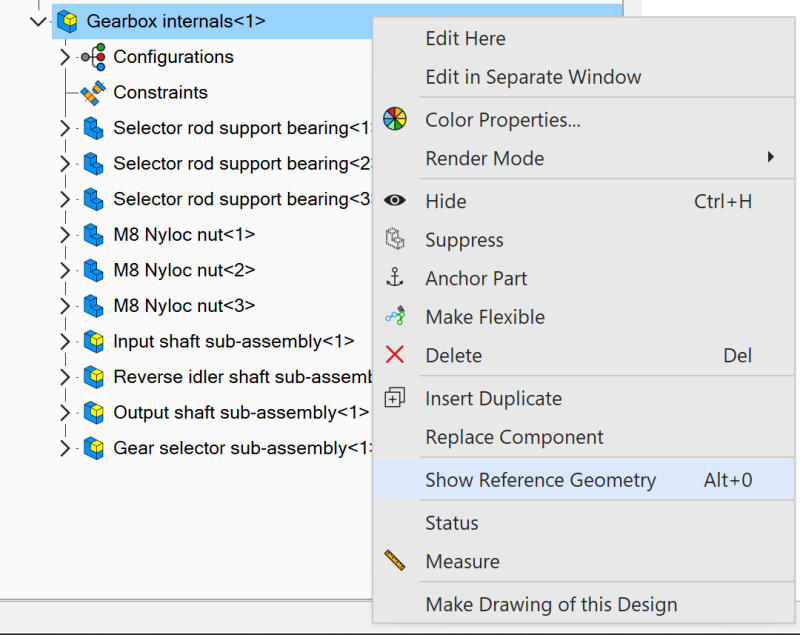

Kliknij prawym przyciskiem myszy część lub podzłożenie w obszarze roboczym albo w „Drzewie projektu” (Design Explorer).
Wybierz opcję „Pokaż geometrię odniesienia” (Show Reference Geometry).

Umieść wskaźnik myszy nad częścią i naciśnij + 0, aby wyświetlić jej geometrię odniesienia.

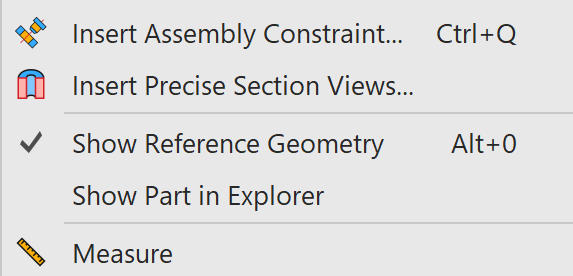

Obok polecenia pojawi się znacznik wyboru oznaczający, że jest ono aktywne.

Geometria odniesienia części lub podzłożenia zostanie wyświetlona w złożeniu zgodnie z jej zapisanym stanem. Na przykład jeśli płaszczyzna XY części Part<1> jest ukryta w obszarze roboczym tej części, pozostanie ukryta po wyświetleniu geometrii odniesienia w złożeniu.

Aby ukryć geometrię odniesienia, powtórz kroki 1 i 2.
