Wstawianie osi przechodzącej przez środek powierzchni cylindrycznej

Inserting an Axis Through the Center of a Cylindrical Face

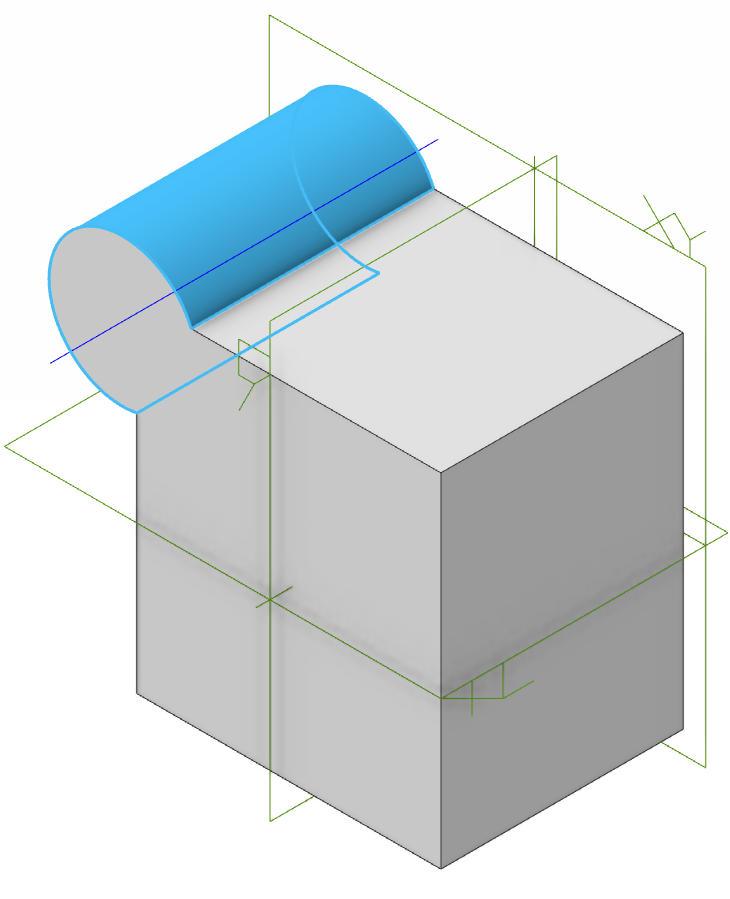

Oś można wstawić przez środek elementu cylindrycznego, wskazując cylindryczną krawędź lub lico, krawędź zaokrąglenia, krawędź utworzoną przez obrót albo krawędź utworzoną przez wyciągnięcie łuku. W tym przykładzie przedstawiono oś wstawioną przy użyciu powierzchni cylindrycznej.

Jak wstawić oś przechodzącą przez środek powierzchni cylindrycznej

• Wybierz polecenie „Wstaw oś” (Insert Reference Axis) z grupy „Geometria odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling tab).

• Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij istniejącą cylindryczną krawędź lub lico, krawędź zaokrąglenia, krawędź utworzoną przez obrót albo krawędź utworzoną przez wyciągnięcie łuku, a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Na podstawie zaznaczonego elementu zostanie wygenerowana oś, a jej podgląd zostanie wyświetlony w obszarze roboczym.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

• Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewo projektu” (Design Explorer).

• Kliknij przycisk „Zamknij” (Close).

---

Oryginał: Inserting an Axis Through the Center of a Cylindrical Face
