Środowiska projektowania złożeń
Assembly Workspaces

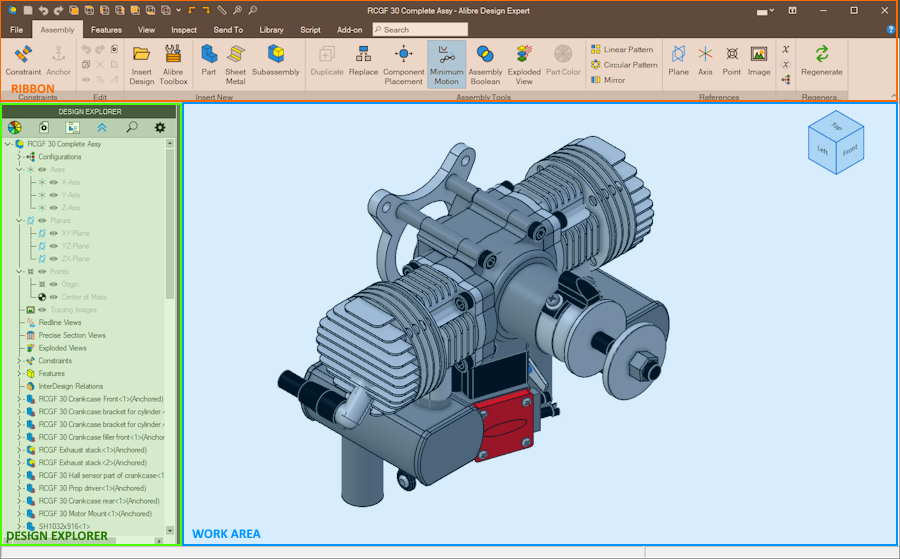

Po otwarciu lub utworzeniu złożenie jest wczytywane do nowego okna o nazwie „Środowisko projektowania złożeń” (Assembly Workspace). „Środowisko projektowania złożeń” jest podzielone na trzy główne obszary: „wstążkę” (Ribbon), „Drzewo projektu” (Design Explorer) oraz „Obszar roboczy” (Work Area). „Wstążka” zapewnia dostęp do narzędzi modelowania znajdujących się u góry. „Drzewo projektu” zawiera osie, płaszczyzny, punkty, relacje, operacje złożenia oraz części powiązane ze złożeniem. „Obszar roboczy” jest głównym obszarem, w którym wykonuje się wszystkie prace projektowe.
Cel środowiska projektowania złożeń
Dział zatytułowany „Cel środowiska projektowania złożeń”Środowisko projektowania złożeń służy dwóm głównym celom. Pierwszym jest wykorzystanie istniejących części i zastosowanie między nimi relacji odzwierciedlających rzeczywiste zależności fizyczne, czego efektem jest złożenie, które działa i wygląda jak gotowy produkt.
Oryginał: Assembly Workspaces
