Obudowa

Enclosure

Pobieranie pliku

Do wyświetlenia tego pliku wymagany jest Alibre Design 2018 lub nowszy. Plik do pobrania znajduje się w lewym dolnym rogu tej strony.

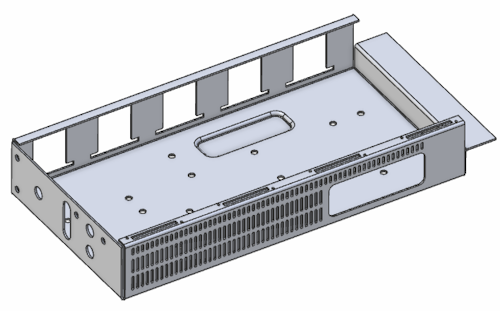

Czym jest ten model?

Obudową urządzenia elektronicznego.

Elementy warte uwagi:

• Przeciągnij „Uchwyt historii” (Dogbone) w górę i w dół „Drzewa projektu” (Design Explorer), aby zobaczyć poszczególne etapy tworzenia części.

• Chociaż wiele ścianek można było utworzyć jednocześnie, utworzyliśmy je osobno, ponieważ zakładamy, że w przyszłości boki obudowy mogą zmieniać się niezależnie od siebie.

• Kilkukrotnie użyto szyków, aby ograniczyć nakład pracy.

• Narzędzia „Profil” (Shape) użyto w „Szkicu” (Sketch) <9>, aby łatwo utworzyć szyk otworów podłużnych i umożliwić jego łatwą edycję.

Enclosure.AD_SMP

---

Oryginał: Enclosure
