Relacje środka

Midline Constraints

„Relację środka” (Midline Constraint) można zastosować między trzema węzłami albo między linią a węzłem. Po zastosowaniu między trzema węzłami trzeci węzeł może zostać wyrównany do linii środkowej pozostałych węzłów, tak aby pokrywał się z symetralną odcinka między pozostałymi dwoma punktami.

Jak ręcznie utworzyć relację środka

Wybierz narzędzie „Relacja środka” z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisz Alt i przejść na pasku narzędzi do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Środek” (Midline). Upewnij się, że w obszarze roboczym znajdują się co najmniej dwie linie lub dwa węzły. W tym przykładzie są to dwie linie.

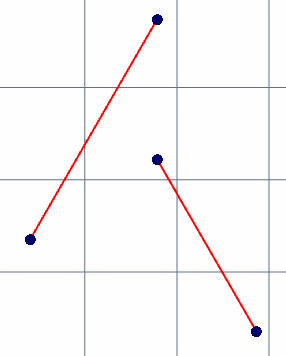

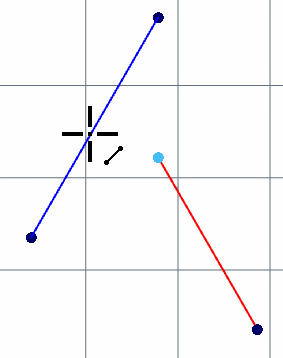

Najpierw zaznacz węzeł na jednej z linii.

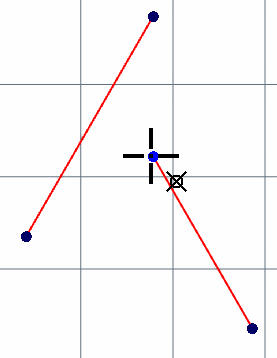

Zaznacz drugą linię, aby powiązać ją z wcześniej zaznaczonym węzłem.

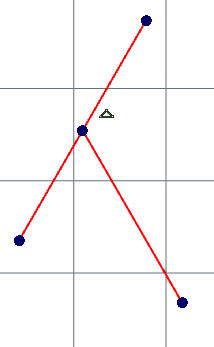

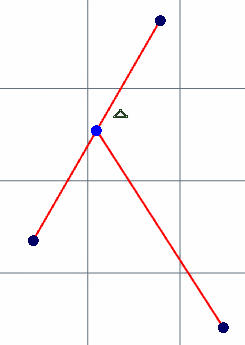

Wcześniej zaznaczony węzeł zostanie dołączony do punktu środkowego linii i zostanie utworzona relacja środka.

Jak automatycznie utworzyć relację środka

Wybierz narzędzie „Linia” (Line) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” i utwórz linię.

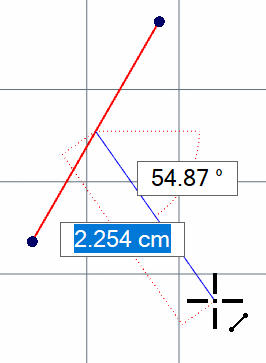

Rozpocznij tworzenie drugiej linii w pobliżu wcześniej utworzonej linii. Przesuwaj kursor myszy, aż zostanie wyświetlona ikona „Relacja środka”.

Kliknij, aby rozpocząć linię, a następnie przesuń kursor myszy do żądanego położenia jej końca.

Kliknij, aby zakończyć tworzenie linii. Relacja środka zostanie utworzona automatycznie.

Jak automatycznie utworzyć relację środka

Wybierz narzędzie „Linia” z grupy „Elementy szkicu” na karcie „Szkicowanie 2D” i utwórz linię.

Wybierz narzędzie „Relacja środka” z grupy „Relacje” na karcie „Szkicowanie 2D”. Możesz również nacisnąć klawisz Alt i przejść na pasku narzędzi do „Szkic” > „Wiązanie” > „Środek”.
Zaznacz dwa węzły końcowe linii.

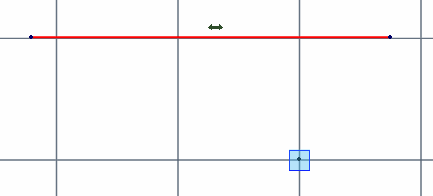

Następnie zaznacz trzeci węzeł w szkicu. Może to być samodzielny węzeł, węzeł innej linii lub, jak w tym przykładzie, „Początek układu współrzędnych” (Origin).

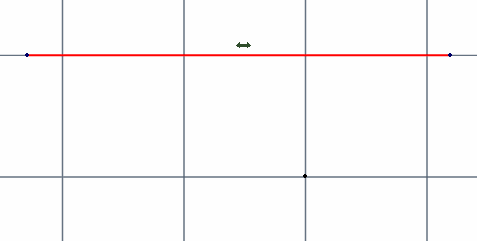

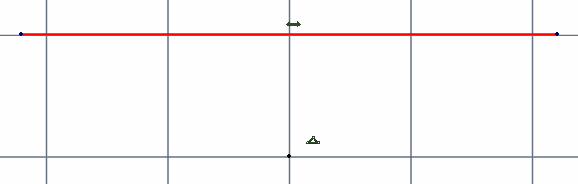

Linia zostanie następnie dopasowana tak, aby węzeł był wyrównany z jej punktem środkowym.

Relację środka można zastosować do dowolnych trzech węzłów w szkicu, w tym samodzielnych węzłów, punktów końcowych elementu szkicu i/lub początku układu współrzędnych.
