Tworzenie i usuwanie prostokątów

Creating and Deleting Rectangles

Istnieją dwie różne metody tworzenia prostokątów:

• Dwa naroża (Two Corners)

• Trzy naroża (Three Corners) (tylko w wersjach Alibre Design)

• Prostokąt od środka (Rectangle by Center) (tylko w wersjach Alibre Design)

Jak utworzyć prostokąt przez dwa naroża

• Wybierz narzędzie „Prostokąt przez dwa naroża” (Rectangle by 2 Corners) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

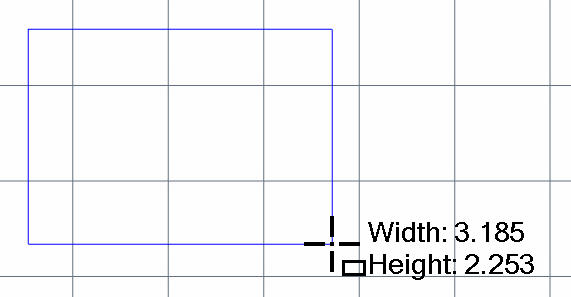

• Kliknij, aby umieścić pierwsze naroże prostokąta. Prostokąt zostanie wyświetlony w podglądzie z niebieską linią.

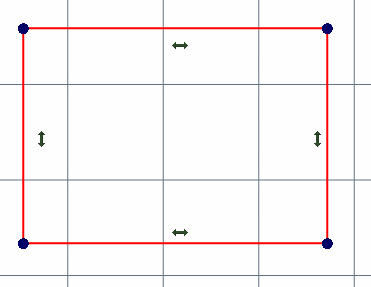

• Kliknij miejsce, aby umieścić kolejne naroże prostokąta i dokończyć go wraz z odpowiednimi punktami i symbolami relacji.

Jak utworzyć prostokąt przez trzy naroża

• Wybierz narzędzie „Prostokąt przez trzy naroża” (Rectangle by 3 Corners) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

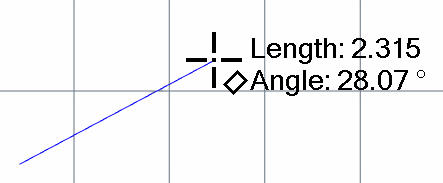

• Kliknij, aby umieścić pierwsze naroże prostokąta. Pierwszy odcinek prostokąta zostanie wyświetlony w podglądzie z niebieską linią.

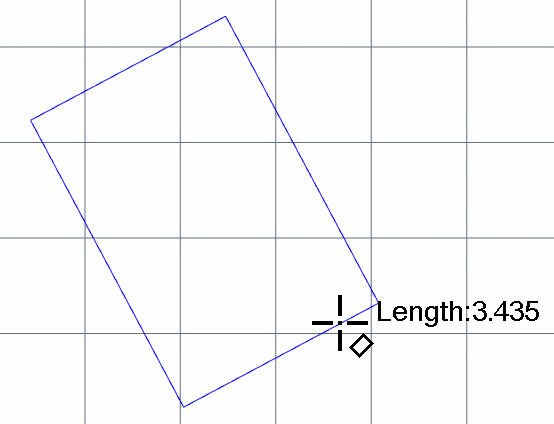

• Kliknij miejsce, aby umieścić kolejne naroże prostokąta.

• Kliknij ostatnie miejsce, aby utworzyć ostatnie naroże prostokąta.

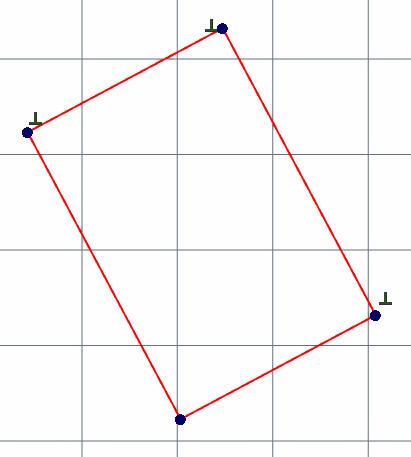

• Prostokąt zostanie utworzony wraz ze wszystkimi odpowiednimi punktami i symbolami relacji.

Jak utworzyć prostokąt od środka

• Wybierz narzędzie „Prostokąt od środka” z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

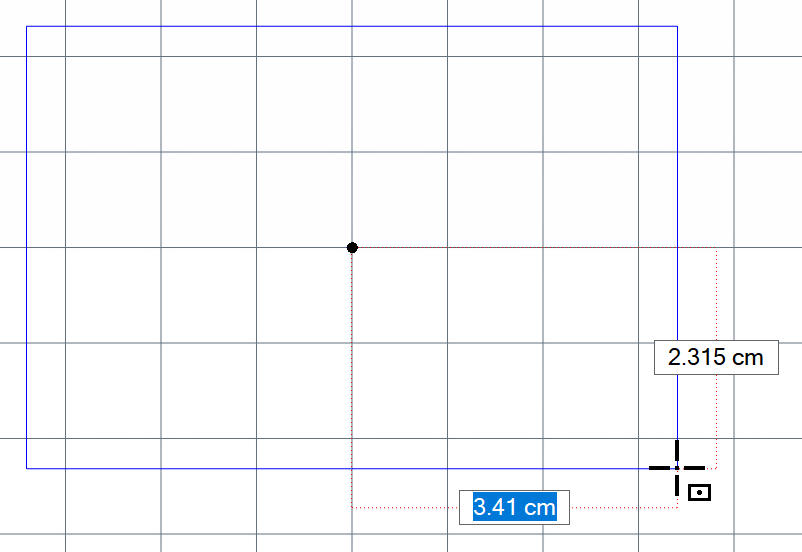

• Kliknij, aby umieścić punkt środkowy prostokąta. Prostokąt zostanie wyświetlony w podglądzie.

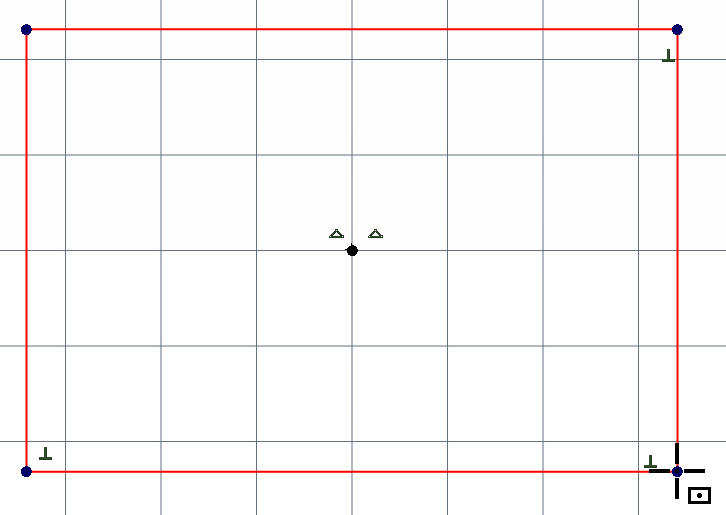

• Kliknij miejsce, aby zakończyć prostokąt.

Prostokąty składają się z czterech osobnych odcinków. Poszczególne odcinki można później usunąć, jeśli jest to potrzebne.

Jak usunąć prostokąty

• Kliknij narzędzie „Zaznacz” (Select).

• Kliknij i przeciągnij myszą, aby narysować prostokąt zaznaczenia wokół prostokąta.

• Wybierz narzędzie „Usuń” (Delete) z menu podręcznego.

---

Oryginał: Creating and Deleting Rectangles
