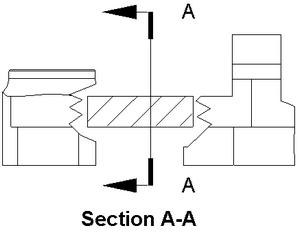

Przekrój obrócony

Revolved Section View

Przekrój obrócony (Revolved Section View) można uzyskać, łącząc widok „Wyrwanie” (Broken Out Section View) z widokiem „Kład” (Removed Section View).

Jak utworzyć przekrój obrócony

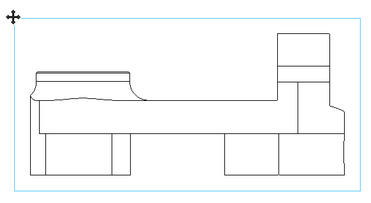

• Zaznacz widok, który posłuży jako podstawa dla widoku „Wyrwanie”.

• Wybierz narzędzie „Wyrwanie” z sekcji „Widoki dodatkowe” (Secondary Views) na karcie „Arkusze i Widoki” (Sheets and Views).

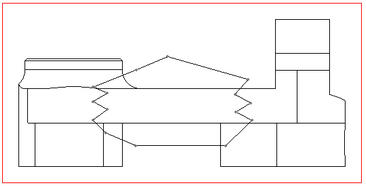

• Zostanie uaktywniony tryb szkicowania i wybrane zostanie narzędzie „Okrąg” (Circle). Wybierz narzędzie „Prostokąt” (Rectangle) i naszkicuj prostokąt, który posłuży jako obszar obejmujący treść pokazywaną w widoku „Wyrwanie”. W razie potrzeby można dodać wymiary i wiązania szkicu.

• Wybierz narzędzie „Utwórz widok” (Create View) w sekcji „Twórz widoki” (Create Views) na karcie „Narzędzia wyrwania” (Broken Out Section View Tools).

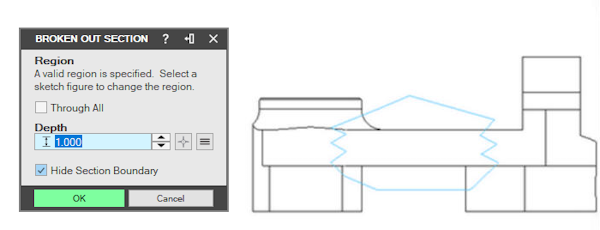

• Zostanie wyświetlone okno „Wyrwanie”. Ustaw wartość „Głębokość” (Depth).

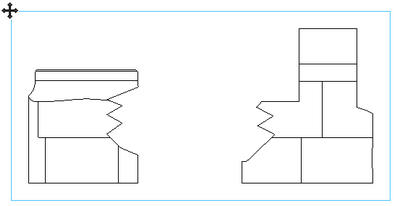

• Kliknij przycisk „OK”.

Jak utworzyć widok „Kład”

• Zaznacz ten sam widok, co w kroku 1.

• Wybierz opcję „Kład” z sekcji „Widoki dodatkowe” na karcie „Arkusze i Widoki”.

• Zostanie uaktywniony tryb szkicowania. Naszkicuj płaszczyznę cięcia, która posłuży do utworzenia widoku „Kład”. W razie potrzeby można dodać wymiary i wiązania szkicu.

• Wybierz narzędzie „Kład” w grupie „Utwórz widok” na karcie „Narzędzia kładu” (Removed Section View Tools).

• Umieść widok zależny wewnątrz obszaru utworzonego w początkowym widoku „Wyrwanie”.

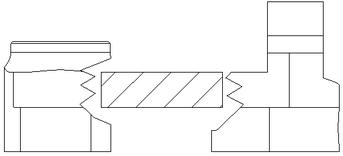

• Usuń wszystkie etykiety przekroju i przenieś linię adnotacji widoku przekroju na warstwę, która jest wyłączona. W rezultacie powstanie widok podobny do obrazu poniżej.

---

Oryginał: Revolved Section View
