Sprawdzanie części

Check Parts

Możesz analizować części pod kątem problemów z geometrią.

Jak sprawdzić część

Otwórz część.
Wybierz narzędzie „Sprawdź część” (Check Part) w sekcji „Analiza” (Analysis) na karcie „Analiza” (Inspect).

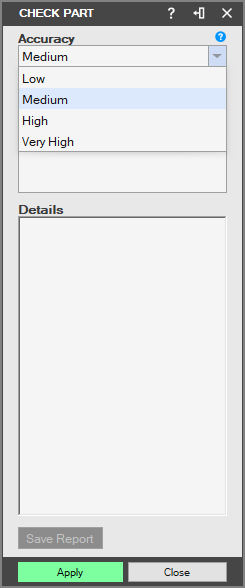

Otworzy się okno „Sprawdź część”. Wybierz ustawienie „Dokładność” (Accuracy). Domyślną wartością jest „Średnia” (Medium).

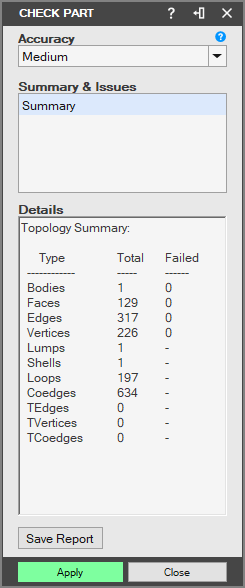

Kliknij przycisk „Zatwierdź” (Apply). Zostaną wyświetlone informacje o dokładności części.

Jeśli niektóre elementy geometrii nie przeszły kontroli, możesz kliknąć każdy z nich w sekcji „Analiza” (Summary), aby zobaczyć jego położenie w pliku.
Następnie możesz wykorzystać te informacje do zmodyfikowania pliku. Jeśli część została zaimportowana, najlepiej wprowadzić poprawki modelu w programie, w którym ją utworzono.
Kliknij przycisk „Zapisz raport” (Save Report), aby zapisać raport z wynikami.
Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Sprawdź część”.
