Katalog operacji

Catalog Features

Narzędzie „Katalog Operacji” (Catalog Feature) służy do ponownego wykorzystywania operacji i szkiców w różnych miejscach jednego modelu lub w różnych modelach. Operacja lub szkic są zapisywane jako obszar roboczy, dzięki czemu można otworzyć katalogowy obszar roboczy jako niezależny plik modelu i zmodyfikować operacje.

Obsługiwane operacje

Obsługiwane są następujące operacje:

„Wyciągnięcie proste” (Extrude Boss) i „Wycięcie” (Cut)
„Wyciągnięcie Bryły Cienkościennej” (Thin Wall Boss) i „Wycięcie”
„Otwór” (Hole)
„Wycięcie” („Część Blacha” (Sheet Metal))
„Wgłębienie” (Dimple) („Część Blacha”)

Jak zapisać katalogową operację

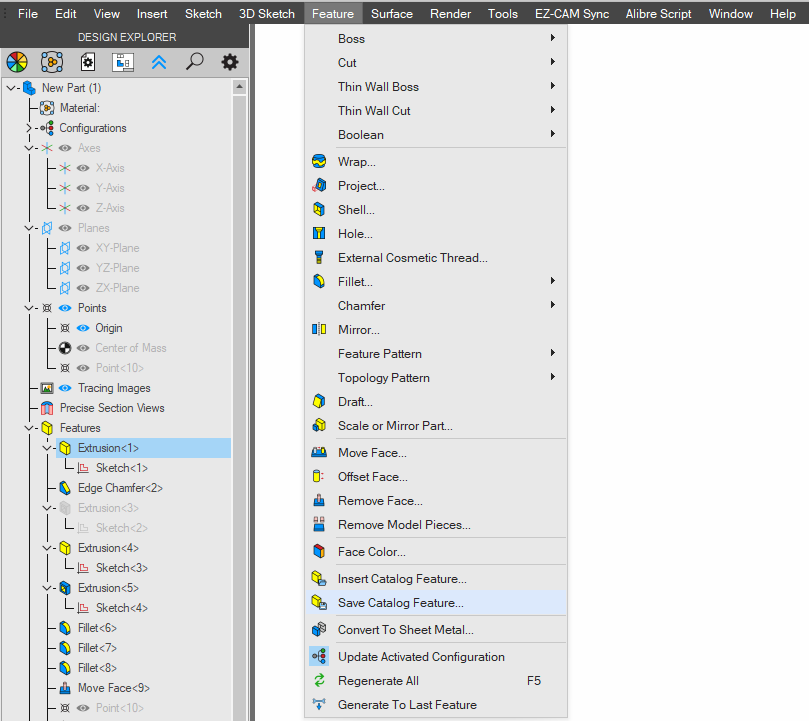

Wybierz narzędzie „Zapisz katalogową operację” (Save Catalog) z grupy „Operacja” (Feature) w menu.
Zostanie wyświetlone okno dialogowe „Zapisz katalogową operację” (Save Catalog Feature).
Wybierz operację lub szkic z „Drzewo projektu” (Design Explorer), aby je wyeksportować.

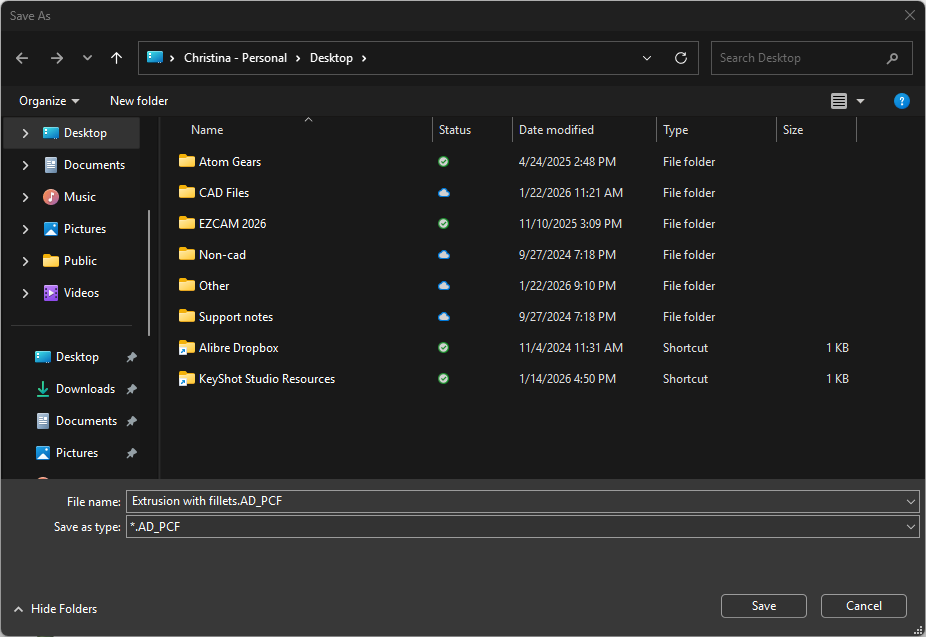

Kliknij „Zapisz” (Save). Zostanie wyświetlone okno dialogowe „Zapisz jako” (Save As).
Przejdź do żądanej lokalizacji i wprowadź „Nazwa pliku” (File Name).
Kliknij przycisk „Zapisz”. Po zapisaniu operacji lub szkicu można utworzyć wiele ich wystąpień w modelu za pomocą narzędzia „Wstaw katalogową operację” (Insert Catalog Feature).

Jak wstawić katalogową operację

Wybierz narzędzie „Wstaw katalogową operację” (Insert Catalog) z grupy „Narzędzia Części” (Part Tools) na „karta Modelowanie części” (Part Modeling tab). Zostanie wyświetlone okno dialogowe „Wstaw katalogową operację” (Insert Catalog Feature).

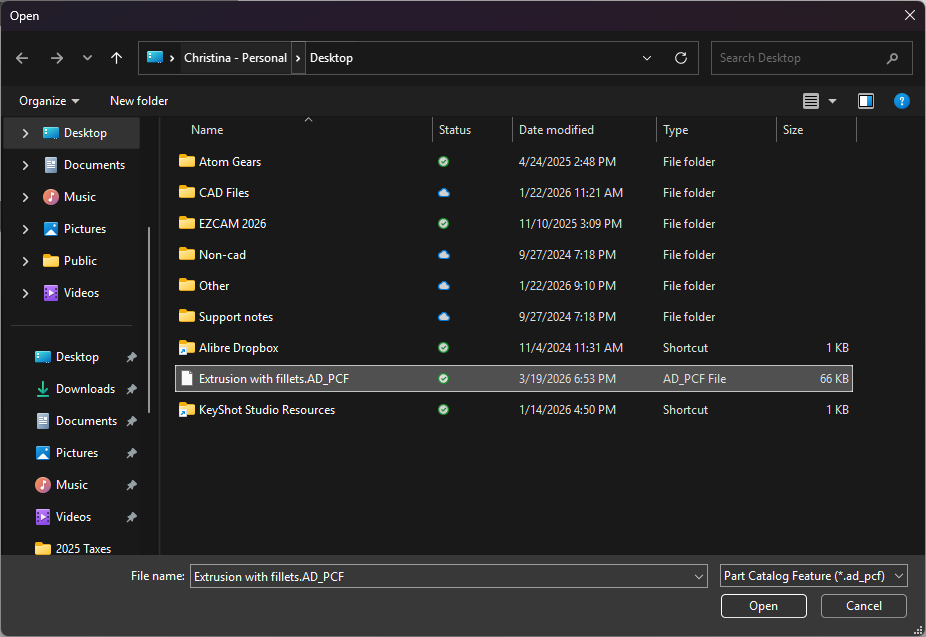

Kliknij przycisk, aby wybrać zapisany szkic lub operację.
Kliknij przycisk „Otwórz” (Open). Ścieżka pliku zostanie wyświetlona w polu „Katalog Operacji”.
Wybierz „Płaszczyzna bazowa” (Base Plane), na której ma zostać umieszczony szkic lub operacja.
Kliknij przycisk „Zatwierdź” (Apply). Zapisana katalogowa operacja zostanie wstawiona do obszaru roboczego.

Oryginał: Catalog Features
