Importowanie punktów do szkicu

Import Points for a Sketch

Alibre umożliwia wprowadzanie punktów szkicu 2D i 3D z pliku .csv, aby można było ich użyć w szkicu.

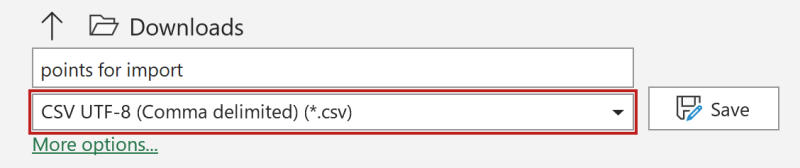

Najpierw zapisz arkusz kalkulacyjny jako plik .csv w formacie CSV UTF-8 (rozdzielany przecinkami).

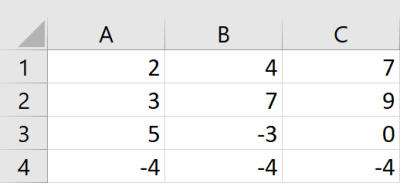

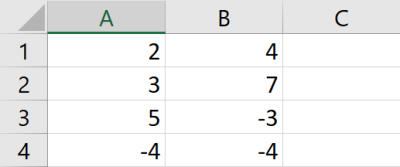

Arkusz kalkulacyjny powinien zawierać wyłącznie współrzędne X, Y w przypadku wstawiania punktów do szkicu 2D albo współrzędne X, Y, Z w przypadku wstawiania punktów do szkicu 3D. Kolumny w arkuszu kalkulacyjnym nie powinny zawierać nagłówków.

Następnie otwórz obszar roboczy części, do której chcesz zaimportować punkty.

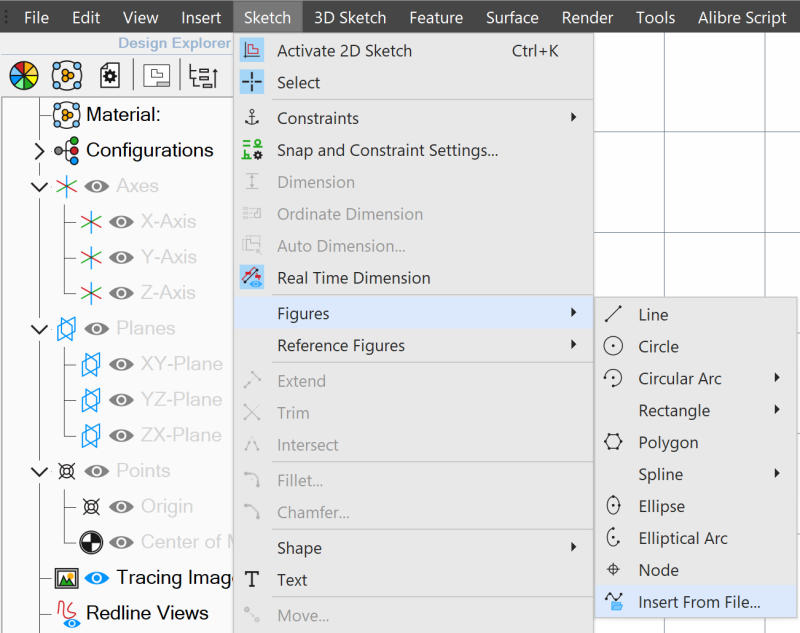

Przytrzymaj klawisz Ctrl i naciśnij klawisz Alt, aby wyświetlić zestaw menu bezpośrednio pod wstążką. W przypadku wstawiania punktów do szkicu 2D wybierz „Szkic” (Sketch) -> „Profile” (Figures) -> „Wstaw z pliku” (Insert From File). W przypadku wstawiania punktów do szkicu 3D wybierz „Szkic 3D” (3D Sketch) -> „Profile” -> „Wstaw z pliku”.

W przypadku wstawiania punktów do szkicu 2D zostanie następnie wyświetlony monit o wybranie płaszczyzny szkicu, na której mają zostać wstawione punkty.

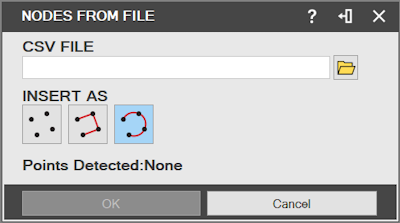

Zostanie wyświetlone okno dialogowe „Wstaw punkty z pliku” (Insert Nodes from File), w którym można przejść do lokalizacji zapisanego pliku .csv oraz wybrać opcje określające sposób obsługi punktów po ich wstawieniu.
