Wybieranie geometrii odniesienia

Selecting Reference Geometry

Geometrię odniesienia można wybrać, klikając ją w obszarze roboczym lub w „Drzewie projektu” (Design Explorer).

Wybieranie geometrii odniesienia w obszarze roboczym

• Upewnij się, że „Tryb szkicu” (Sketch Mode) został zakończony.

• Przesuń kursor myszy nad płaszcczyznę, oś lub punkt. Geometria odniesienia zmieni kolor na żółty.

• Kliknij geometrię odniesienia. Zmieni kolor na niebieski.

Wybieranie geometrii odniesienia w Drzewie projektu

• Przesuń kursor myszy nad płaszczyznę, oś lub punkt w „Drzewie projektu”. Geometria odniesienia zmieni kolor na niebieski w obszarze roboczym.

• Kliknij geometrię odniesienia w „Drzewie projektu”. Zmieni kolor na niebieski w obszarze roboczym.

Wybieranie geometrii odniesienia części w złożeniu

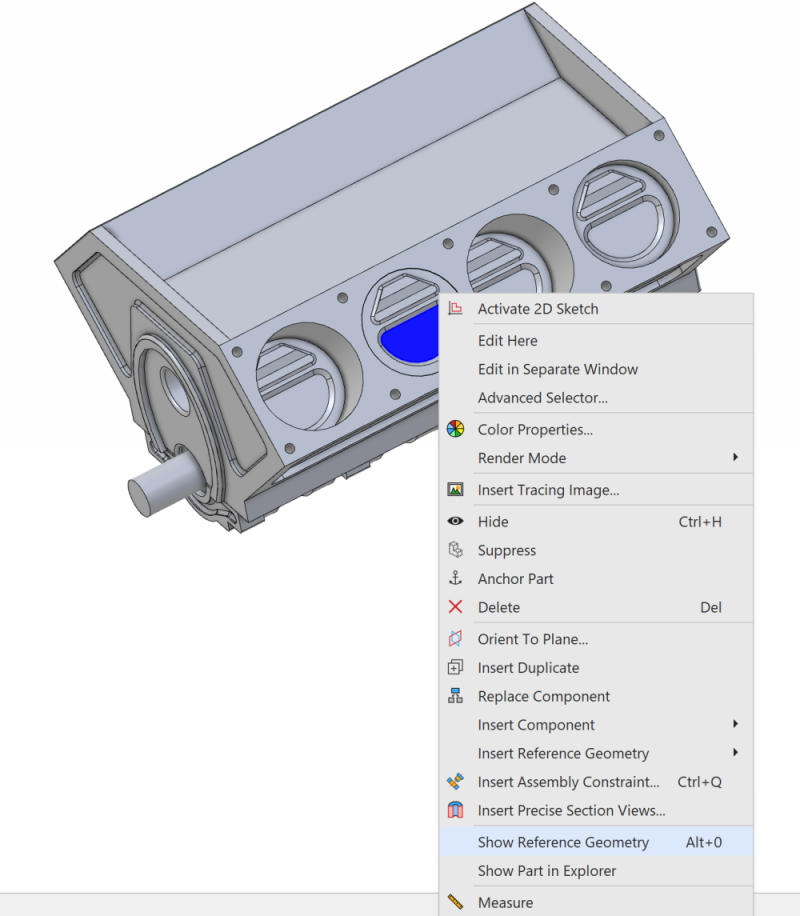

• Kliknij część prawym przyciskiem myszy w obszarze roboczym i wybierz opcję „Pokaż geometrię odniesienia” (Show Reference Geometry).

• Geometria odniesienia operacji zostanie wyświetlona w obszarze roboczym, gdzie można ją wybrać.

• Wyłącz wyświetlanie geometrii odniesienia, powtarzając krok 1.

---
