Kreskowanie

Hatch

Adnotacje kreskowania służą do tworzenia przekroju zamkniętych kształtów bez tworzenia rzeczywistego widoku przekroju. Można użyć rzutowanych krawędzi, profili szkicu lub ich kombinacji. Jeśli wybrane elementy nie tworzą zamkniętego kształtu, nie można utworzyć wzoru kreskowania. Wybrane elementy mogą być zagnieżdżone — na przykład zamknięty profil może znajdować się wewnątrz innego zestawu zamkniętych profili. Wzory kreskowania będą wyświetlane tylko w aktualnym widoku i nie będą widoczne w widokach utworzonych na podstawie widoku pierwotnego.

Jak wstawiać adnotacje kreskowania

W przypadku profili szkicu przytrzymaj klawisz Shift na klawiaturze i zaznaczaj elementy pojedynczo. W trybie szkicu możesz utworzyć okno wokół elementów, aby zaznaczyć wiele elementów jednocześnie, przeciągając je z wciśniętym przyciskiem myszy.

Jeśli okno jest tworzone od lewej do prawej, element musi w całości znajdować się wewnątrz okna, aby został zaznaczony. Natomiast podczas tworzenia okna od prawej do lewej wystarczy, że w oknie znajdzie się tylko część elementu.

Rzutowane profile są generowane bezpośrednio z modelu 3D. Jeśli zamknięty kształt składa się z rzutowanych krawędzi, kreskowanie będzie parametrycznie powiązane z modelem. Jeśli geometria modelu zostanie zmieniona, kreskowanie zostanie automatycznie zaktualizowane po ponownym rzutowaniu rysunku. Aby zaznaczyć rzutowane profile, przytrzymaj klawisz Shift na klawiaturze i zaznaczaj elementy pojedynczo. Poza trybem szkicu możesz utworzyć okno wokół elementów, aby zaznaczyć wiele elementów jednocześnie, przytrzymując klawisz Ctrl na klawiaturze i przeciągając okno z wciśniętym przyciskiem myszy.
Wybierz opcję „Kreskowanie” (Hatch) z grupy „Adnotacje” (Annotations) na karcie „Zarządzanie rysunkiem” (Drawing Management).

Profile można zaznaczyć przed wybraniem opcji „Kreskowanie” lub po jej wybraniu.

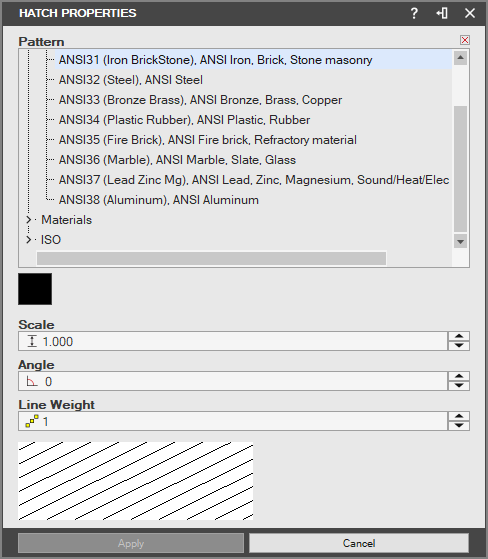

Zostanie wyświetlone okno dialogowe „Właściwości kreskowania” (Hatch Properties).

Wybierz „Wzór” (Pattern) kreskowania (żądany wzór kreskowania możesz wyszukać, naciskając Ctrl+F).
Ustaw „Skala” (Scale) dla wybranego wzoru.
Ustaw „Kąt” (Angle) dla wybranego wzoru.
Ustaw „Grubość Linii” (Line Weight) dla wybranego wzoru.
Wybierz „Kolor” (Color) linii kreskowania.
Kliknij przycisk „OK”, aby utworzyć linie kreskowania wewnątrz zamkniętych profili.

Jeśli zmieniane są właściwości kreskowania modelu złożenia, mogą być dostępne opcje „Obróć kreskowanie” (Rotate Hatches), która obraca kąt kreskowania każdej części, aby je od siebie odróżnić, oraz „Kąt obrotu” (Offset Angle), która ustawia przesunięcie kątowe między liniami kreskowania poszczególnych części.
