Promieniowe skrócone linie wymiarowe
Radial Foreshortened Dimensions
Po zmianie wymiaru promieniowego na skróconą linię wymiarową wymiar przyjmie ustawione wartości domyślne.
Zmiana lokalizacji strzałek i załamań

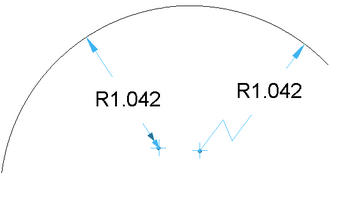

Dział zatytułowany „Zmiana lokalizacji strzałek i załamań”Lokalizację środka, zwanego również środkiem pozornym, skróconych linii wymiarowych można zmienić, klikając i przeciągając węzeł symbolu w stylu załamanym lub przeciągając podwójną strzałkę do nowej lokalizacji. Poniższy obraz przedstawia węzły dla każdego z tych przypadków oraz rezultat przesunięcia węzła. Podczas przesuwania załamania lub podwójnej strzałki linia wymiarowa będzie się jedynie wydłużać lub skracać w swojej aktualnej orientacji.
Załamania
Dział zatytułowany „Załamania”Symbol załamania jest początkowo umieszczony w połowie odległości między tekstem wymiaru a środkiem pozornym. Jeśli na wymiarze nie ma wystarczającej ilości miejsca, symbol zostanie umieszczony między grotem strzałki a tekstem.
|
| Pozycja domyślna | Symbol załamania między grotem strzałki a tekstem |
|---|
Symbol środka pozornego jest proporcjonalny do czcionki wymiaru, a symbol załamania — do promienia.
Sposoby przedstawiania wymiarów promieniowych
Dział zatytułowany „Sposoby przedstawiania wymiarów promieniowych”Wymiary promieniowe mogą mieć jedną z sześciu różnych „Konfiguracji” (Configurations), jak pokazano poniżej.
| Wymiar wewnątrz | Wymiar na zewnątrz | Wymiar na środku |
|---|
| Strzałka rozszerzenia do wewnątrz | | | | — | — |
| Strzałka rozszerzenia na zewnątrz | | | | — | — |
Sposoby przedstawiania skróconych linii wymiarowych
Dział zatytułowany „Sposoby przedstawiania skróconych linii wymiarowych”Skrócone linie wymiarowe mogą mieć jedną z sześciu różnych „Konfiguracji” z opcją „Załamanie” (Jog), jak pokazano poniżej.
| Wymiar wewnątrz | Wymiar na zewnątrz | Wymiar na środku |
|---|
| Strzałka rozszerzenia do wewnątrz | | | | — | — |
| Strzałka rozszerzenia na zewnątrz | | | | — | — |
Skrócone linie wymiarowe mogą mieć jedną z sześciu różnych „Konfiguracji” z opcją „Podwójna strzałka” (Double Arrow), jak pokazano poniżej.
| Wymiar wewnątrz | Wymiar na zewnątrz | Wymiar na środku |
|---|
| Strzałka rozszerzenia do wewnątrz | | | | — | — |
| Strzałka rozszerzenia na zewnątrz | | | | — | — |
Zmiana kąta załamania
Dział zatytułowany „Zmiana kąta załamania”Kształtem skróconego promieniowego wymiaru z załamaniem można sterować za pomocą opcji „Kąt załamania” (Jog Angle), dostępnych w „Właściwości rysunku” (Drawing Properties) > „Wymiary” (Dimensions) > „Style wymiarowania” (Dimension Styles) > „Skrócona linia wymiarowa” (Foreshortened Dimensions).
| Kąt załamania 15 ° | Kąt załamania 60 ° | Kąt załamania 160 ° |
|---|
| |
