Wymiary współrzędnościowe

Ordinate Dimensions

Te opcje są dostępne wyłącznie w środowisku rysunku 2D.

• Opcja „Szeregowe” (Chained) włącza lub wyłącza łączenie wartości wymiarów w łańcuch, jak pokazano w poniższym przykładzie

Opcja „Szeregowe” wyłączona (ustawienie domyślne)	Opcja „Szeregowe” włączona

|

Opcja „Pokaż wartości ujemne” (Show Negative Values) umożliwia wyświetlanie wartości ujemnych, jeśli zero zostanie umieszczone w pobliżu środka widoku.

Edytowany styl

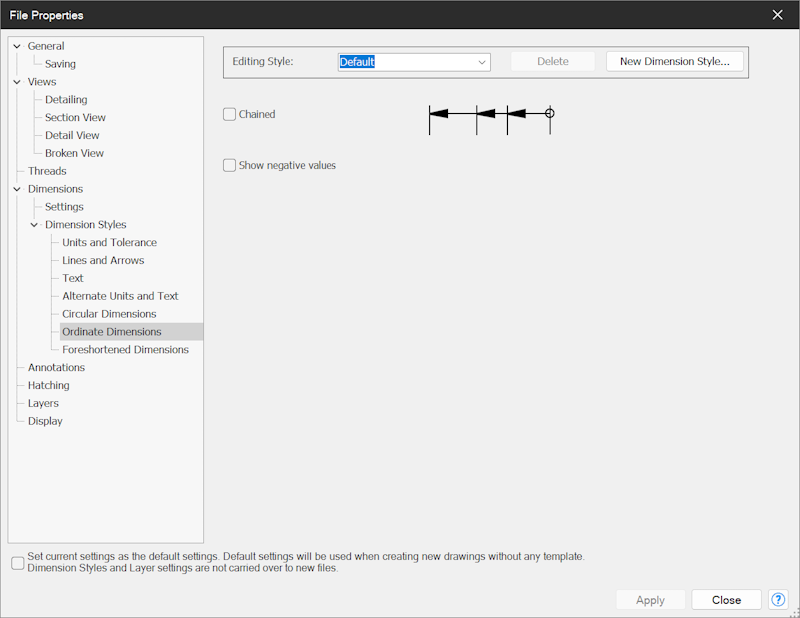

• Opcje „Edytowany styl” (Editing Style) służą do ustawienia edytowanego stylu spośród istniejących stylów lub do utworzenia nowego stylu

• Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl, jednak stylu domyślnego nie można usunąć

• Opcja „Nowy styl wymiarowania…” (New Dimension Style…) otwiera okno „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów

Opcje menu prawego przycisku myszy

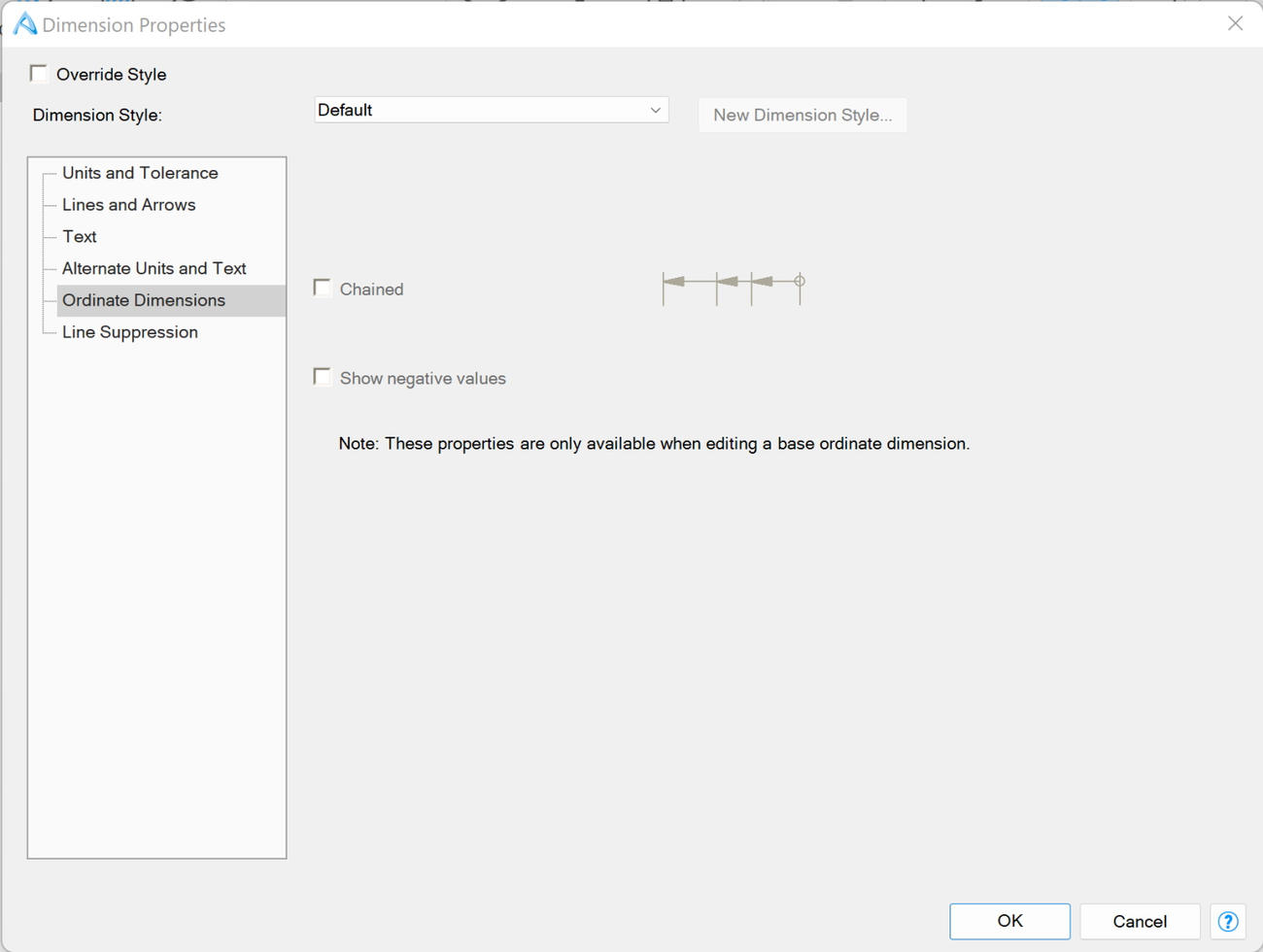

• W środowisku części lub rysunku 2D kliknij wymiar prawym przyciskiem myszy i wybierz opcję „Właściwości” (Properties) z menu podręcznego.

• Zostanie wyświetlone okno „Właściwości wymiaru” (Dimension Properties).

• Wybierz kategorię „Wymiary współrzędnościowe” (Ordinate Dimensions).

• Opcję „Szeregowe” można włączyć lub wyłączyć, a aktualny styl można zastąpić albo utworzyć nowy styl.

---

Oryginał: Ordinate Dimensions
