Ustawianie jednostek pomiaru

Set Measurement Units

Podczas projektowania prawdopodobnie będziesz wykonywać pomiary. Możesz określić jednostki, w których będą wyrażane wyniki pomiarów. Pomiary są wyświetlane w wybranych jednostkach niezależnie od jednostek użytych podczas projektowania części.

Jak ustawić jednostki pomiaru

Podczas pracy ze złożeniem jednostki używane w tym złożeniu mają również zastosowanie do wstawionych części i podzespołów. Dotyczy to pomiarów i wymiarów wykonywanych na wstawionych komponentach.

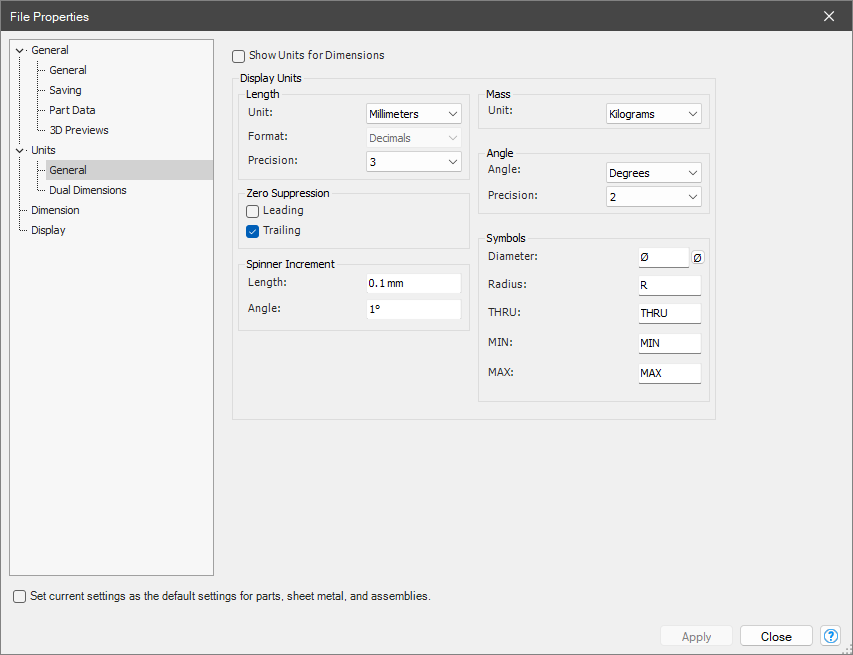

Kliknij kartę „Plik” (File), a następnie przejdź do „Właściwości” (Properties). Zostanie wyświetlone okno dialogowe „Właściwości pliku” (File Properties).

W kolumnie po lewej stronie wybierz sekcję „Jednostki” (Units).
Włącz opcję „Pokaż jednostki dla wymiarów” (Show Units for Dimensions), aby wyświetlać symbole jednostek przy wymiarach.
Zmień żądany typ „Jednostka” (Unit) w sekcji „Wyświetlaj jednostki” (Display Units).
Dla typu „Format” (Format) wybierz opcję „Ułamkowy” (Fractions) lub „Dziesiętny” (Decimals).
Ustaw liczbę cyfr w polu „Precyzja” (Precision) dla pomiarów długości.
Przełącz opcje „Wiodących” (Leading) i „Końcowych” (Trailing) w sekcji „Blokowanie zer” (Zero Suppression), aby sterować wyświetlaniem zer wiodących i końcowych w wymiarach.
Ustaw wartość, o jaką zmieniają się odległości i kąty po kliknięciu przycisków pokrętła, zmieniając wartości w polach „Wartość przyrostu” (Spinner Increment).
Ustaw jednostki miary używane do wyświetlania obliczeń „Masa” (Mass).
W polu „Kąt” (Angle) ustaw jednostkę miary używaną do wyświetlania kątów w projektach.
Ustaw liczbę cyfr w polu „Precyzja” dla pomiarów kątów.
Ustaw sposób wyświetlania poszczególnych symboli w sekcji „Symbole” (Symbols), tak aby były zgodne z aktualnymi normami projektowymi i rysunkowymi. Symbole te będą stosowane do wszystkich nowych wymiarów i adnotacji.
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.
Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Właściwości pliku”.

Oryginał: Set Measurement Units
