Zakrzywiona kratka

Curved Grill

Pobierz plik:

Do wyświetlenia tego pliku wymagany jest Alibre Design 2018 lub nowszy. Plik do pobrania znajduje się w lewym dolnym rogu tej strony.

Co to jest?

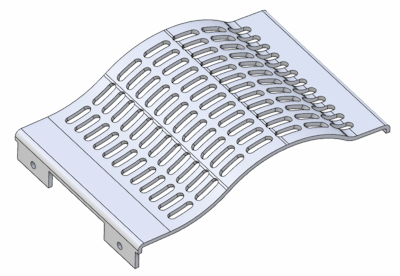

Szczelinowa kratka z blachy.

Elementy warte uwagi:

• Przeciągaj „Znacznik końca historii” (Dogbone) w górę i w dół „Drzewa projektu” (Design Explorer), aby zobaczyć poszczególne etapy tworzenia części.

• Zwróć uwagę, że ogólny kształt jest tworzony przed dodaniem szczelin.

• Zwróć uwagę, że przed utworzeniem szczelin wykonywana jest operacja „Rozgięcie” (Unbend), a po utworzeniu szczelin wykonywana jest operacja „Zagina ponownie” (Rebend). Operacje „Rozgięcie”/„Zagina ponownie” różnią się od przycisku „Rozwinięcie” (Flat Pattern) tym, że służą podczas konstruowania do tymczasowej zmiany geometrii części na stan rozwinięty lub zagięty. Przycisk „Rozwinięcie” nie wpływa na geometrię i służy do tymczasowego wyświetlania, umożliwiającego szybką kontrolę przenikania elementów.

Curved Grill.AD_SMP

---

Oryginał: Curved Grill
