Wstawianie, duplikowanie i usuwanie arkuszy

Insert, Duplicate, and Delete Sheets

W obszarze roboczym rysunku można dodawać i usuwać kolejne arkusze.

Jak wstawić arkusz

Wybierz narzędzie „Nowy arkusz” (New Sheet) w grupie „Arkusze” (Sheets) na karcie „Arkusze i Widoki” (Sheets and Views). Otworzy się okno „Właściwości nowego arkusza” (New Sheet Properties).

Wybierz domyślnie zaznaczoną opcję „Formatka” (Template) albo opcję „Pusty Arkusz” (Blank Sheet).
Jeśli wybierzesz opcję „Formatka”, wskaż odpowiedni standard, a następnie wybierz formatkę rysunkową z menu rozwijanych. Aby użyć własnej formatki rysunkowej, której nie ma na liście, kliknij przycisk „Przeglądaj” (Browse) i wybierz formatkę. Jeśli wybierzesz opcję „Pusty Arkusz”, wybierz rozmiar arkusza z menu rozwijanego.

Jeśli wcześniej wskazano folder formatek, przycisk „Domyślny” (Default) pozwala przywrócić listę formatek z folderu systemowego.

Opcja „Zachowaj warstwy” (Retain Layers) pozwala zachować warstwy zawierające dane podczas korzystania z formatki. Jeśli ta opcja nie jest włączona, wszystkie warstwy zawierające dane zostaną przekształcone w warstwę „Ciągły” (Continuous).
Wpisz „Nazwa arkusza” (Sheet Name).
Ustaw „Domyślna skala widoku” (Default View Scale), aby określić skalę widoków na arkuszu. W razie potrzeby można później zmienić tę wartość.
Włącz opcję „Utwórz pusty rysunek” (Create Empty Drawing), aby otworzyć arkusz niepowiązany z żadną częścią ani złożeniem.
Kliknij przycisk „OK”.

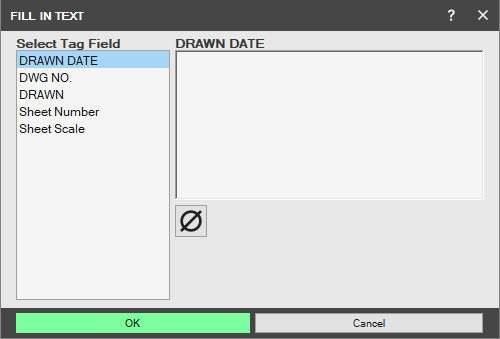

Jeśli wybierzesz formatkę zawierającą blok tekstowy, otworzy się okno „Wybór etykiety” (Fill In Text). Wybierz pozycje z listy „Wybierz etykietę pola” (Select Tag Field) po lewej stronie okna i wpisz wartości w polu „Data” (Date) po prawej stronie. Kliknij przycisk „OK”, aby kontynuować, albo przycisk „Anuluj” (Cancel), aby kontynuować i uzupełnić wartości później.

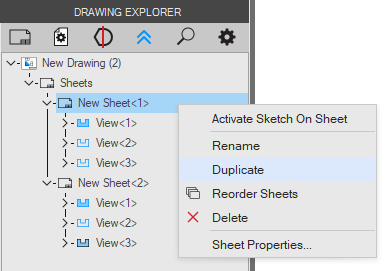

Kliknij prawym przyciskiem myszy jeden lub więcej elementów „Arkusz” (Sheet) w „Drzewie rysunku” (Drawing Explorer) i wybierz polecenie „Duplikuj” (Duplicate).

Duplikaty zostaną dodane na końcu „Drzewa rysunku”, a pola z etykietami zostaną zaktualizowane zgodnie z prawidłową liczbą stron.

„Tabela części” (Bill of Materials) i „Wymiarowanie projektu” (Design Dimensions) nie zostaną przeniesione na zduplikowany arkusz.

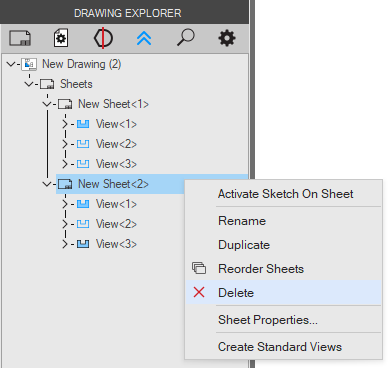

Kliknij prawym przyciskiem myszy element „Arkusz” w „Drzewie rysunku” i wybierz polecenie „Usuń” (Delete) albo naciśnij klawisz Delete na klawiaturze.
