Wyodrębnij (Isolate) i Pokaż wszystkie części (Show All Parts)
Isolate and Show All Parts (Assemblies Only)
Części w widoku złożenia można szybko wyodrębnić za pomocą polecenia „Wyodrębnij”. Po wyodrębnieniu części można szybko ponownie wyświetlić wszystkie części za pomocą polecenia „Pokaż wszystkie części”.
Jak wyodrębnić części
Dział zatytułowany „Jak wyodrębnić części”-
Rozwiń złożenie w „Drzewie rysunku” (Drawing Explorer), aby wyświetlić część, która ma zostać wyodrębniona.
-

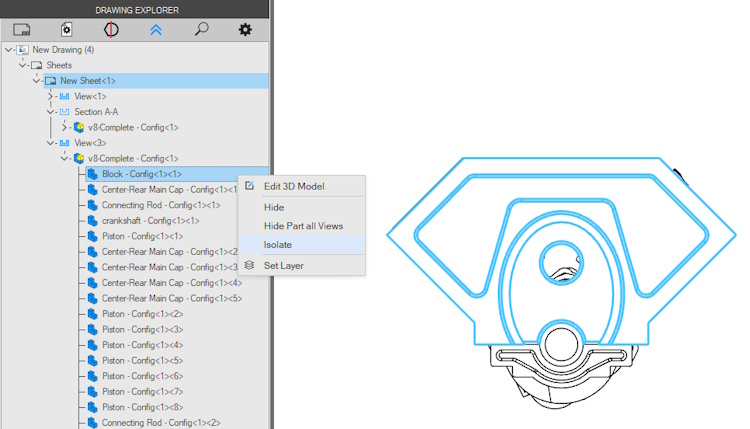

Wybierz opcję „Wyodrębnij” z menu podręcznego.
- W obszarze roboczym zostanie wyświetlona tylko wyodrębniona część. Wszystkie pozostałe części zostaną automatycznie ukryte.
Jak wyświetlić wszystkie części
Dział zatytułowany „Jak wyświetlić wszystkie części”-
Aby wyświetlić wszystkie części ukryte za pomocą opcji „Wyodrębnij”, użyj polecenia „Pokaż wszystkie części”. Rozwiń „Drzewo rysunku”, aby wyświetlić złożenie główne zawierające wyodrębnioną część.
-

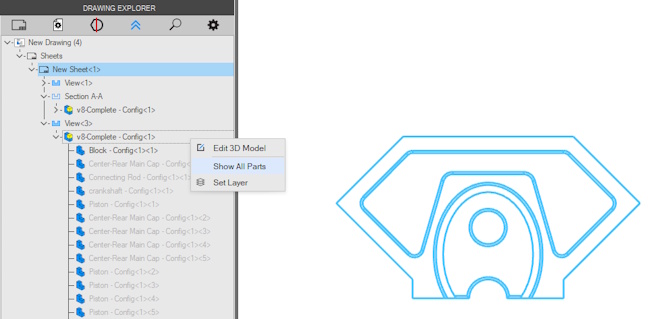

Kliknij prawym przyciskiem myszy złożenie główne i wybierz opcję „Pokaż wszystkie części” z menu podręcznego.

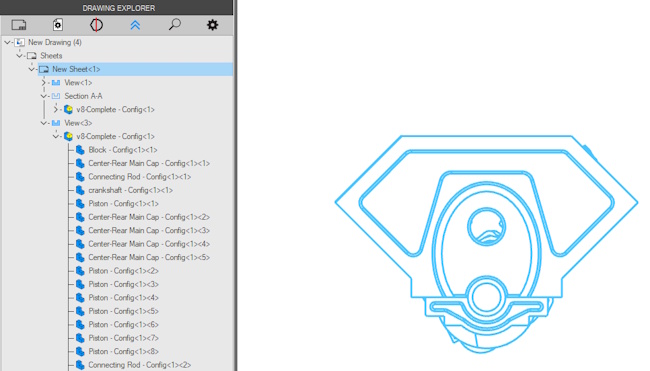

- Wszystkie części zostaną wyświetlone w widoku.
