Obracanie komponentu o precyzyjny kąt

Rotate a component a precise angle

Obracanie komponentu o precyzyjny kąt

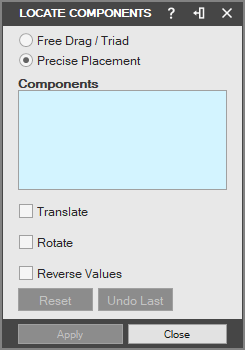

• W sekcji „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly) wybierz narzędzie „Umiejscowienie komponentu” (Component Placement). Zostanie wyświetlone okno dialogowe „Umiejscowienie komponentów” (Locate Components).

• Wybierz opcję „Precyzyjne przemieszczenie” (Precise Placement). Okno dialogowe zostanie rozwinięte i wyświetli opcje związane z „Precyzyjne przemieszczenie”.

• Zaznacz komponent, który chcesz obrócić.

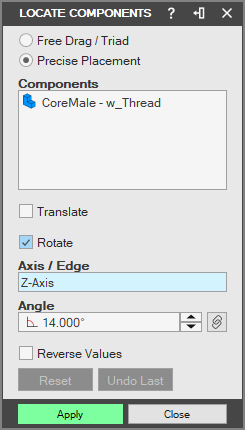

• Kliknij „Obróć” (Rotate), aby obrócić komponent o określony kąt wokół osi lub krawędzi.

• Wybierz „Oś/Krawędź” (Axis/Edge) i wprowadź wartość w polu „Kąt” (Angle).

• Kliknij „Odwróć wartości” (Reverse Values), aby zmienić znaki wprowadzonych wartości z dodatnich na ujemne i odwrotnie.

• Kliknij przycisk „Zatwierdź” (Apply).

• Możesz teraz użyć opcji „Resetuj” (Resetuj) i „Cofnij ostatnie” (Undo Last) albo kliknąć przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Umiejscowienie komponentów”.

---

Oryginał: Rotate a component a precise angle
