Liniowe skrócone linie wymiarowe
Linear Foreshortened Dimensions
Po zmianie „Wymiarowania liniowego” (Linear Dimension) na „Skróconą linię wymiarową” (Foreshortened Dimension) położenie strzałki załamania pozostanie niezmienione względem pierwotnego wymiaru, natomiast położenie podwójnej strzałki zostanie przesunięte do wewnątrz względem jej pierwotnego położenia.
Zmiana położenia strzałek i załamań

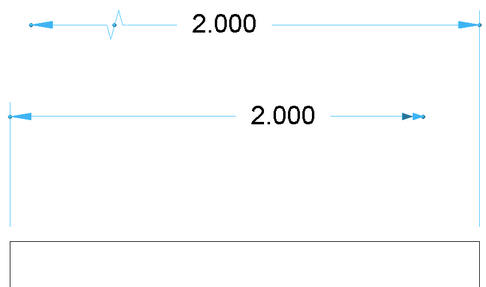

Dział zatytułowany „Zmiana położenia strzałek i załamań”Położenie początku i końca skróconych linii wymiarowych można zmienić, klikając i przeciągając symbol załamania lub symbol podwójnej strzałki węzła w nowe miejsce. Poniższa ilustracja przedstawia węzły dla każdego z powyższych przypadków oraz rezultaty przeniesienia węzła. Gdy podwójne strzałki zostaną przesunięte z ich rzeczywistego położenia, a następnie z powrotem, podwójna strzałka zostanie zastąpiona domyślnym stylem strzałki.
Linie pomocnicze
Dział zatytułowany „Linie pomocnicze”„Linia pomocnicza” (Extension Line) powiązana z danym położeniem zostanie automatycznie ukryta, jeśli punkt początkowy lub końcowy wymiaru zostanie przesunięty z jego rzeczywistego położenia. Jeśli przesunięty punkt zostanie przeniesiony z powrotem do jego rzeczywistego położenia, linia pomocnicza zostanie przywrócona.
Załamania
Dział zatytułowany „Załamania”Symbol „Załamanie” (Jog) będzie próbował pozostać wyśrodkowany po przeniesieniu strzałek lub tekstu wymiaru w nowe miejsce. Jeśli w obrębie wymiaru nie ma wystarczającej ilości miejsca, symbol „Załamanie” zostanie przesunięty o najmniejszą wymaganą odległość albo nie zostanie w ogóle wyświetlony.
Symbol „Załamanie” będzie proporcjonalny do rozmiaru czcionki tekstu wymiaru.
Przykłady strzałek wewnętrznych
Dział zatytułowany „Przykłady strzałek wewnętrznych”| Przykłady załamań | Przykłady podwójnych strzałek |
|---|
|
|
|
|
|
Przykłady strzałek zewnętrznych
Dział zatytułowany „Przykłady strzałek zewnętrznych”| Przykłady załamań | Przykłady podwójnych strzałek |
|---|
|
|
|
