Używanie symbolu dowolnej formatki

Using a Custom Template Symbol

Jak używać symbolu dowolnej formatki

Otwórz nowy obszar roboczy rysunku.

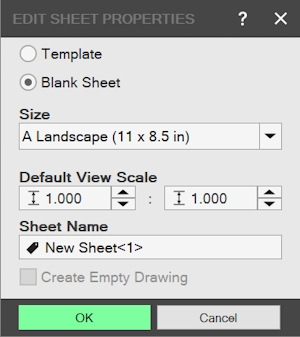

Zostanie wyświetlone okno dialogowe „Właściwości nowego arkusza” (New Sheet Properties). Wybierz opcję „Pusty Arkusz” (Blank Sheet) i wybierz „Rozmiar arkusza” (Sheet size).

Włącz opcję „Utwórz pusty rysunek” (Create Empty Drawing).
Kliknij przycisk „OK” (OK).
Zostanie utworzony pusty obszar roboczy rysunku. Kliknij prawym przyciskiem myszy w obszarze roboczym rysunku i wybierz opcję „Uaktywnij szkic na arkuszu” (Activate Sketch on Sheet).
Wybierz opcję „Wstaw symbol użytkownika” (Insert Custom Symbol) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie” (Sketching).
Zostanie wyświetlone okno dialogowe „Zaznacz typowy symbol” (Select Custom Symbol). Wybierz istniejący symbol użytkownika, który ma zostać użyty jako formatka.

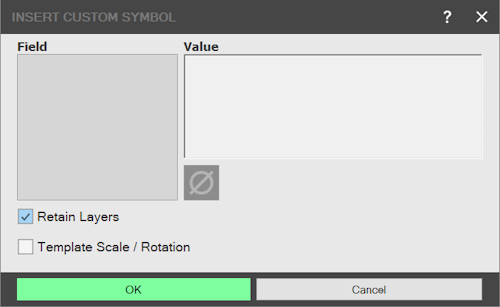

Kliknij przycisk „OK”. Zostanie wyświetlone okno dialogowe „Wstaw symbol użytkownika”.

W razie potrzeby zmień opcje „Symbol skalowania i obrotu” (Symbol Scale and Rotation) oraz włącz lub wyłącz opcję „Zachowaj warstwy” (Retain Layers).
Kliknij przycisk „OK”.
W obszarze roboczym wybierz położenie odpowiadające punktowi kotwiczenia zdefiniowanemu w dowolnej formatce. Jeśli punkt kotwiczenia został zdefiniowany jako (0,0), wskaż węzeł szkicu reprezentujący początek układu współrzędnych arkusza. Dowolna formatka zostanie wyświetlona w obszarze roboczym.
Jeśli w dowolnej formatce utworzono pola, zostanie wyświetlone okno dialogowe zawierające właściwości pól. Wprowadź tekst powiązany z polami.
Kliknij przycisk „OK”.
