Zmiana stylu linii wierszy i kolumn
Change the Row and Column Line Style
Możesz zmienić style linii oddzielających wiersze i kolumny w tabeli części.
Zmiana stylu linii
Dział zatytułowany „Zmiana stylu linii”Zmiany stylu linii nie są widoczne w obszarze roboczym tabeli części, ale są widoczne po wydrukowaniu tabeli części lub umieszczeniu jej na rysunku 2D.
Zmień styl linii wierszy i kolumn tabeli części
-
Otwórz tabelę części lub kliknij je dwukrotnie na rysunku 2D, aby otworzyć je we własnym obszarze roboczym.
-

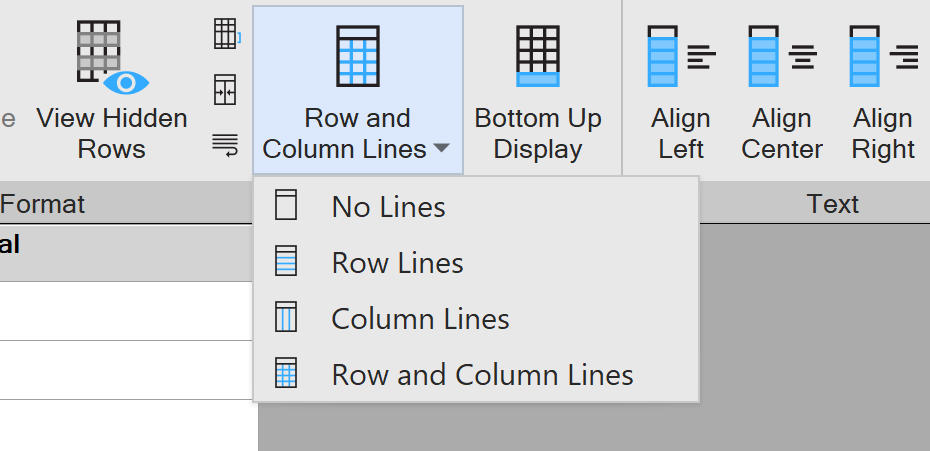

Wybierz żądaną opcję z listy rozwijanej „Linie wierszy i kolumn” (Row and Column Lines).
- Jeśli tabela części została otwarta przez dwukrotne kliknięcie jej w obszarze roboczym „Rysunek 2D” (Drawing), zamknij obszar roboczy tabeli części. Zmiany zostaną wyświetlone na rysunku. W przeciwnym razie zapisz tabelę części.

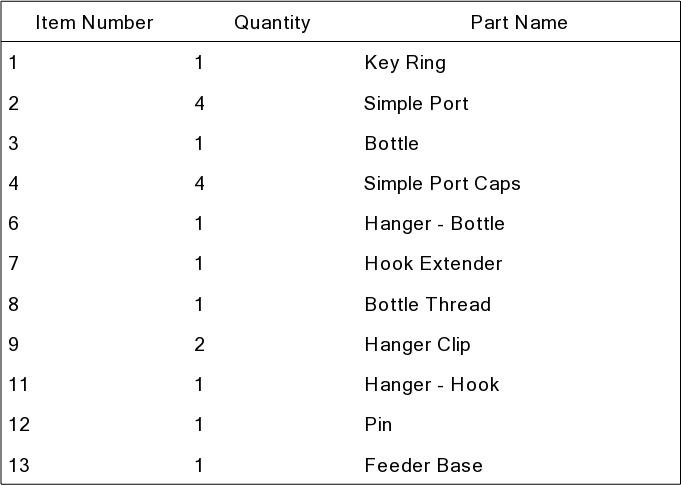

Przykłady opcji wierszy i kolumn
Dział zatytułowany „Przykłady opcji wierszy i kolumn”„Brak linii” (No Lines)
Dział zatytułowany „„Brak linii” (No Lines)”
„Linie wierszy” (Row Lines)
Dział zatytułowany „„Linie wierszy” (Row Lines)”
„Linie kolumn” (Column Lines)
Dział zatytułowany „„Linie kolumn” (Column Lines)”
„Linie wierszy i kolumn (Domyślny)” (Row and Column Lines (Default))
Dział zatytułowany „„Linie wierszy i kolumn (Domyślny)” (Row and Column Lines (Default))”
Oryginał: Change the Row and Column Line Style
