Tworzy powierzchnię z lica

Create Surfaces from Faces

Narzędzie „Powierzchnia z lica” (Create Surface from Face) tworzy pojedynczą powierzchnię z zaznaczonych ścian. Utworzone powierzchnie są wyświetlane w „Drzewie projektu” (Design Explorer) jako nowy element.

Jak tworzyć powierzchnie ze ścian

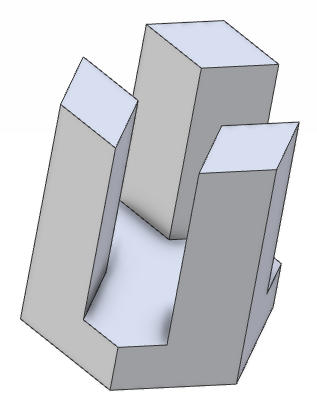

UWAGA: Aby wykonać poniższe instrukcje, musi istnieć co najmniej jedna bryła lub powierzchnia zawierająca ścianę. W tym przykładzie zostanie użyty model bryłowy 3D.

Wybierz narzędzie „Powierzchnia z lica” z grupy „Konwertowanie” (Convert) na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Powierzchnia z lica”.

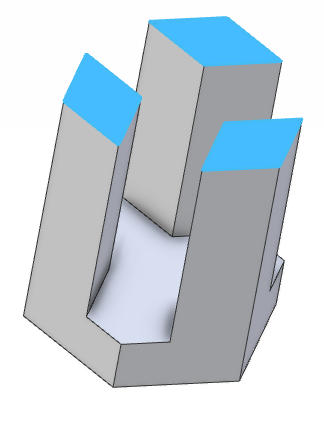

Zaznacz istniejące ściany w obszarze roboczym dla pola wejściowego „Lica” (Faces).
Zaznacz pole wyboru „Asocjatywny” (Associative), aby zachować powiązanie ze źródłowymi ścianami bryły.

Wprowadź nazwę powierzchni w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu”.

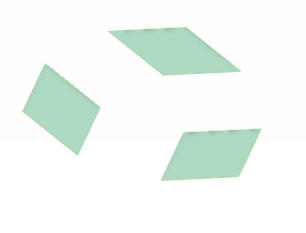

Kliknij przycisk „OK” (OK). Utworzone powierzchnie zostaną wyświetlone w obszarze roboczym. Użyj polecenia „Blokuj” (Suppress) lub „Usuń” (Delete) dla pierwotnej bryły, aby zobaczyć nowo utworzone powierzchnie.
