Zasady działania narzędzia rzutowania
The Framework of Project
Narzędzie „Rzutowanie” (Project) służy do rzutowania szkicu wzdłuż normalnej do płaszczyzny szkicu na model 3D.
Celem szkicu jest pojedyncze lico, ale wynik może obejmować więcej niż jedno lico.
Jeśli długość wyciągnięcia jest wystarczająco duża, aby wykraczać poza granice części, wyciągnięcie daje w wyniku bryłę narzędziową (toolbody), jak pokazano na rysunkach 1 i 2 poniżej. Następnie bryła narzędziowa jest przecinana z licami części. Jeśli przecięcie daje wiele powierzchni, zachowywana jest tylko powierzchnia najbliższa szkicowi. Zachowaną powierzchnię pogrubia się następnie w odpowiednim kierunku i łączy z częścią lub odejmuje od niej, zależnie od typu operacji (tzn. wytłoczenie wypukłe — emboss albo wytłoczenie wklęsłe — deboss).

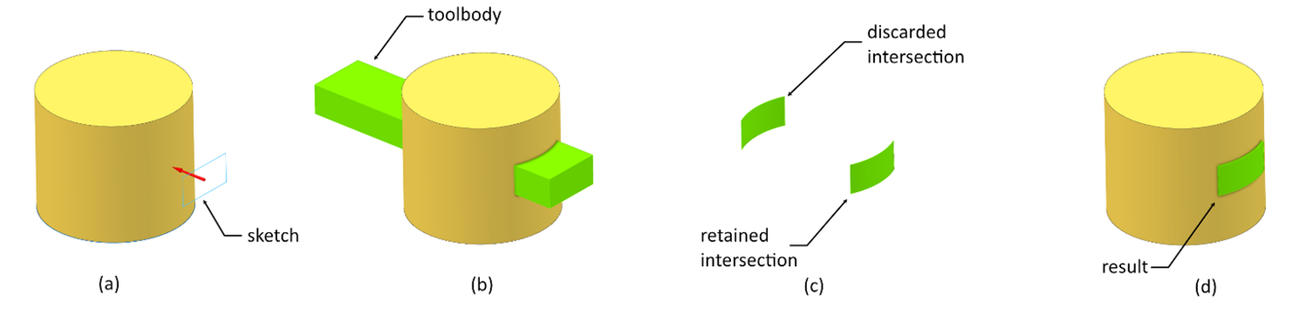

Rysunek 1: Rzutowanie wytłoczenia, gdy bryła narzędziowa jest przecięta na pół (a) Bryła docelowa, szkic i kierunek rzutowania. (b) Bryła narzędziowa. (c) Przecięcie bryły narzędziowej z licami bryły docelowej. (d) Uzyskane wytłoczenie.
Ze względu na sposób obliczania rzutowania mogą wystąpić wyniki mniej intuicyjne. Rysunek 2 przedstawia taki przypadek. Gdy bryła narzędziowa nie jest przecięta na pół przez bryłę części (tzn. podzielona na dwie), uzyskane rzutowanie „owinie się” wokół części. Choć może to być nieoczekiwane, takie zachowanie jest przewidywalne i łatwe do zrozumienia w świetle powyższego wyjaśnienia. Ponadto zachowanie można kontrolować, zmieniając szkic.

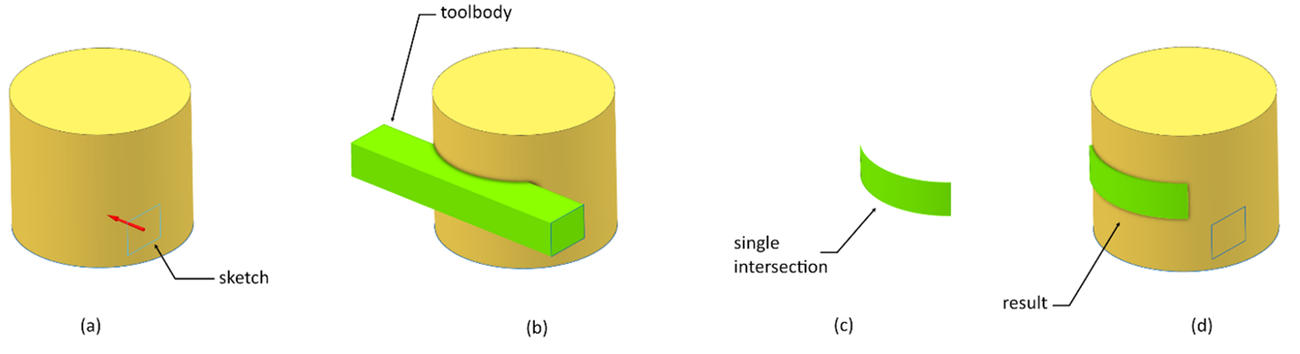

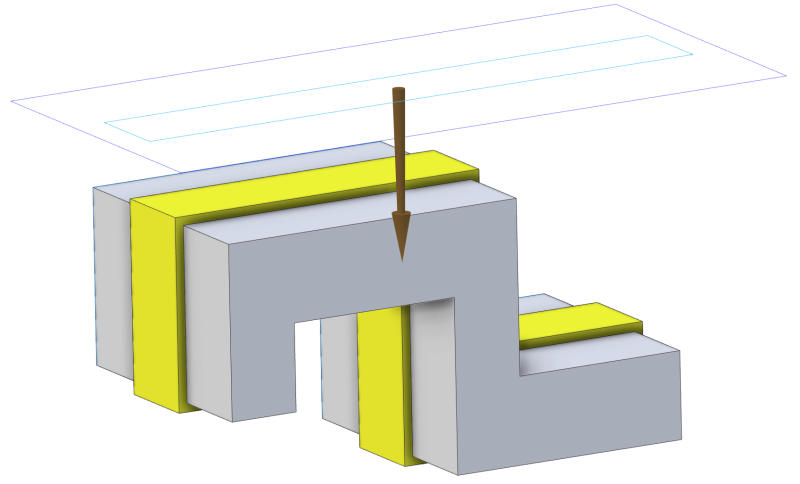

Rysunek 2: Rzutowanie wytłoczenia, gdy bryła narzędziowa nie jest przecięta na pół (a) Bryła docelowa, szkic i kierunek rzutowania. (b) Bryła narzędziowa. (c) Przecięcie bryły narzędziowej z licami bryły docelowej. (d) Uzyskane wytłoczenie.
Oryginał: The Framework of Project
