Dodawanie informacji o rewizji do rysunku 2D

Add Revision Information to a 2D Drawing

Utwórz niestandardową formatkę rysunku 2D, która podczas tworzenia rysunku wyświetla monity o informacje dotyczące rewizji modelu.

Najpierw otwórz nowy obszar roboczy rysunku 2D lub formatkę rysunku 2D, do której chcesz dodać pola informacji o rewizji.
Kliknij prawym przyciskiem myszy obszar roboczy rysunku i aktywuj „Szkic na arkuszu” (Sketch on Sheet).

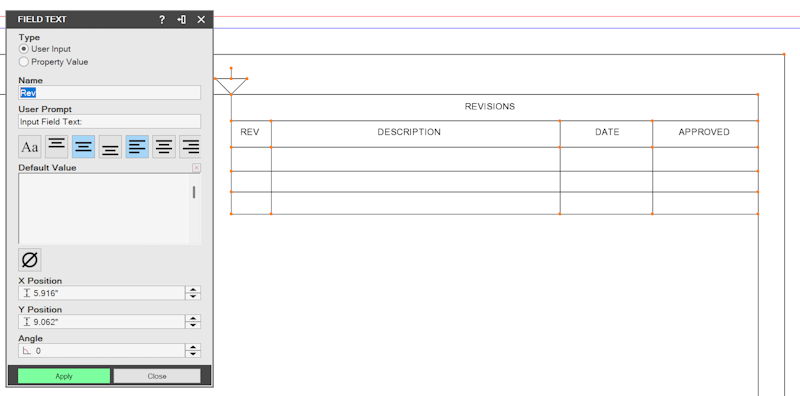

Następnie w grupie „Figury szkicu” (Sketch figures) na karcie „Szkicowanie” (Sketching) na wstążce kliknij „Pole” (Field), wprowadź „Wartość właściwości” (Property Value), kliknij, aby umieścić pole na rysunku, a następnie kliknij „Zatwierdź” (Apply).

Korzystając nadal z okna „Pole tekstowe” (Field Text), umieść pozostałe wymagane pola informacji o rewizji. Po zakończeniu zamknij okno „Pole tekstowe”, zapisz formatkę rysunku 2D pod nową nazwą pliku i zamknij obszar roboczy.

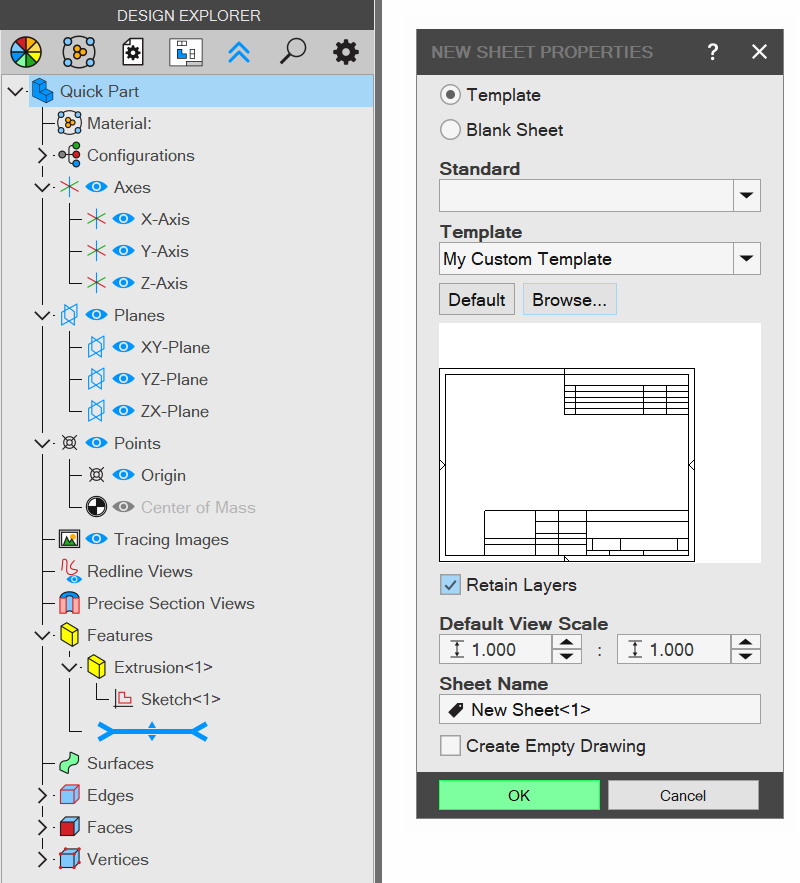

Teraz podczas tworzenia rysunku 2D modelu 3D przejdź do katalogu, w którym zapisano właśnie utworzoną formatkę, wybierz ją, a następnie kliknij „OK”.

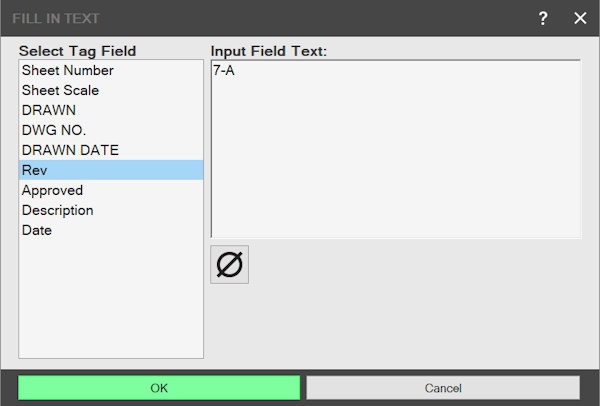

Zostanie wyświetlone okno „Wypełnij tekst” (Fill in Text). Wybieraj kolejno „Pola znaczników” (Tag Fields) i wprowadzaj ich żądane wartości.

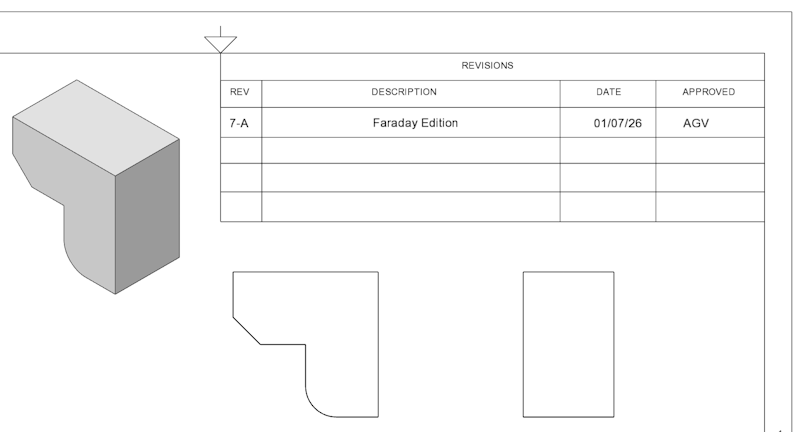

Po otwarciu rysunku 2D informacje o rewizji zostaną wyświetlone w polach.
