Kroki widoku rozstrzelonego

Exploded View Steps

Edytor kroków widoku rozstrzelonego umożliwia tworzenie kroków „Widoku rozstrzelonego” (Exploded View) i zarządzanie nimi. Kroki te przypominają instrukcję montażu z informacjami dotyczącymi złożenia. Można ich później użyć podczas publikowania do pliku PDF, aby animować widok rozstrzelony dla użytkowników dysponujących pełnymi możliwościami publikowania.

Każdy krok widoku rozstrzelonego przenosi tylko jedną część z jej położenia początkowego do położenia rozstrzelonego lub z położenia rozstrzelonego do położenia początkowego. Krok można przenieść w inne miejsce sekwencji kroków, a każdemu krokowi można nadać nazwę i opis.

Jak modyfikować kroki widoku rozstrzelonego

Kliknij prawym przyciskiem myszy wcześniej utworzony widok rozstrzelony w „Drzewie projektu” (Design Explorer) i wybierz opcję „Edytuj Widok rozstrzelony” (Edit Exploded View). W sekcji „Opcje” (Options) na karcie „Widok rozstrzelony” wybierz narzędzie „Edytuj kroki rozstrzelenia” (Edit Steps). Możesz również kliknąć prawym przyciskiem myszy w obszarze roboczym i wybrać opcję „Edycja kroków widoku rozstrzelonego” (Edit Exploded View Steps).

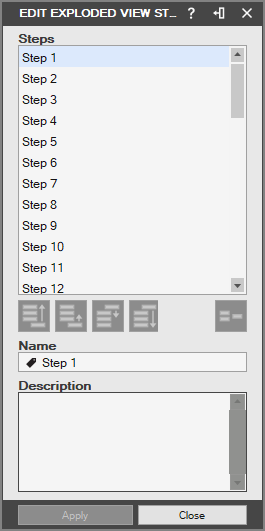

Zostanie wyświetlone okno dialogowe „Edycja kroków widoku rozstrzelonego”.

Kliknij „Kroki” (Steps), aby je edytować.

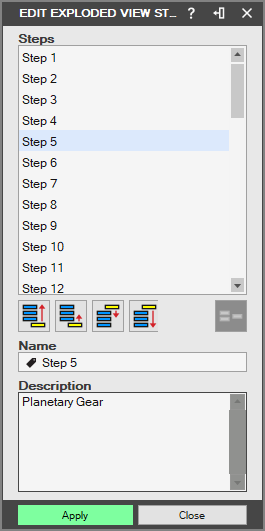

Kliknij pole wprowadzania „Nazwa” (Name) i wprowadź nową nazwę. Następnie wprowadź wartość w polu „Opis” (Description).

Za pomocą przycisków „Przesuń na początek” (Move First), „Przesuń w górę” (Move Up), „Przesuń w dół” (Move Down) i „Przesuń na koniec” (Move Last) zmień kolejność kroków widoku rozstrzelonego.
Aby połączyć kilka kroków jednocześnie, podczas zaznaczania kroków naciśnij i przytrzymaj klawisz Ctrl, a następnie kliknij przycisk „Połącz kroki” (Group Steps). Opcja ta jest przydatna do przedstawienia jednoczesnego ruchu wielu części podczas publikowania widoku rozstrzelonego do pliku PDF.
Kliknij przycisk „Zatwierdź” (Apply), aby zastosować zmiany. Możesz wprowadzić kolejne zmiany lub kliknąć przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Wyjście z kroków widoku rozstrzelonego” (Exit Exploded View Steps).

Aby przywrócić część do jej pierwotnego położenia, kliknij ją prawym przyciskiem myszy i wybierz opcję „Przywróć do położenia domyślnego” (Restore to Default Position).

Oryginał: Exploded View Steps
